产品介绍

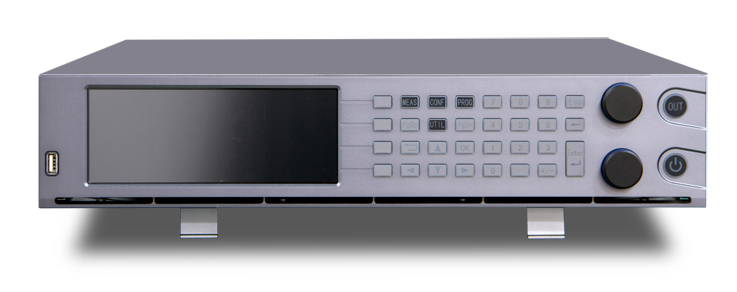

PAC可编程交流电源具备了“可编程交流电源"高基波带宽功能及可编程功能，功率范围从1kVA?3kVA，并将部分输出指标提升至全新高度，使应用测试更加精准、便捷。
PAC 0115主要特点
00001. 谐波扩展至100次@50Hz/60Hz、25次@400Hz；
00002. 输出电压可扩展L-N/450Vac@40Hz-70Hz，无需增加升压变压器；
00003. 输出基波频率扩展至5000Hz;
00004. 恒功率曲线输出，无需设置高、低压档位；
00005. 交流、直流、交直流输出模式；
00006. 单相、三相（三相联动）、分相输出模式；
00007. 可编程输出阻抗；
00008. 兼容SCPI的RS-232, USB 和以太网接口；
00009. 支持标准：
IEC 61000-4-11
IEC 61000-4-13
IEC 61000-4-14
IEC 61000-4-27
IEC 61000-4-28
NB/T 32004
T/CPSS 1007-2020
MIL-STD-704
RTCA/DO-160
PAC 0115关键特性
高功率密度
PAC具有极高的功率密度，移动、运输方便。同等占地面积可获得更大容量。
高精度
PAC可提供高达±0.025% F.S.精度的输出电压及±0.025% F.S精度的负载调整率。
一档恒定功率输出
普通的交流电源电压输出范围有两个档位，以提供要么高电压要么大电流。PAC系列设计了沿一个恒定功率曲线工作的独特的单电压范围。在L-N/67Vac时即可输出额定功率，这个工作状态范围可扩展至L-N/450Vac输出不中断。
直流输出功率不降额
普通交流可编程电源，在输出直流时，输出电流只有交流有效值的一半，PAC直流输出电流与交流有效值相同，使用户得到更多功率。
? 直流恒压模式下输出电压与输出电流关系
输出范围宽
PAC可编程交流电源无需增加外部升压变压器，输出电压高达L-N/0-450V，全面涵盖钢铁、石油、煤矿相关行业产品测试。
内置测试标准
满足IEC 61000-4-11/-13/-14/-27/-28测试标准，性能有更大提升。幅值动态响应时间达100μs，相位精度达0.1°，谐波范围扩展至 100次@50Hz/60Hz；25次@400Hz，含量高达40%。远远高于IEC 61000-4及MIL-HDBK-704中有关谐波测试要求，在满足法规要求的条件下探知产品设计边界。
内置多达30种典型谐波电压波形，方便用户一键调取。
PAC 0115技术参数
|
产品型号 |
PAC 0115 |
PAC 0215 |
PAC 0315 |
|
输出模式 |
交流、直流、交流+直流、直流+交流 |
||
|
输出相数 |
三相、单相、三相独立 |
||
|
交流输出 |
|||
|
电压 |
|||
|
额定范围(V_rms) |
L-N/0～300，L-L/0～520@15Hz～2500 Hz L-N/0～450，L-L/0～779@15Hz～70 Hz L-N/0～150，L-L/0～259@15Hz～5000 Hz |
||
|
设置分辨率(V) |
0.01 |
||
|
精度 ① |
±0.025% F.S. |
||
|
波形种类 |
正弦，三角波，方波，5%削波，10%削波，20%削波，X%削波，自定义波 |
||
|
直流分量(mV)② |
＜20 |
||
|
电压失真 ③ |
＜0.3%@50Hz/60Hz； ＜1%@15Hz～400Hz； ＜2%@400Hz～4000Hz； ＜3%@4000Hz～5000Hz |
||
|
负载调整率 ④ |
±0.025% F.S. |
||
|
源调整率 |
±0.01% F.S. @10%变化 |
||
|
远端补偿 |
自适应 |
||
|
电压摆率 |
AC＞3.0V/μs |
||
|
频率 |
|||
|
范围(Hz) |
DC，15.00～5000.0 |
||
|
设置分辨率(Hz)⑤ |
0.01 |
||
|
精度 |
±0.01% |
||
|
相位 |
|||
|
范围 |
A = 0°, B = 240°, C = 120°（默认）；可编程范围0°～359.9° |
||
|
精度 ⑥ |
±0.1°@15Hz～400Hz ±0.5°@400Hz～5000Hz |
||
|
分辨率 |
±0.1° |
||
|
谐波 |
|||
|
次数 |
100次@40Hz~70Hz 25次@70Hz~400Hz |
||
|
含量 ⑦ |
40% |
||
|
幅值误差 |
±5%@设置值或基波值的0.1%@40次以下 |
||
|
相位角范围 |
0°～359.9° |
||
|
显示方式 |
表格 |
||
|
瞬态 |
|||
|
编程 |
|||
|
编程步数 |
100步 |
||
|
编程参数 |
电压、频率、上升时间、平顶时间、相位 |
||
|
上升时间范围 |
100μs～999.9999s |
||
|
平顶时间范围 |
100μs～999.9999s |
||
|
最小编程时间步长 |
100μs |
||
|
编辑模式 |
添加、在此前插入、删除、组合、循环 |
||
|
执行 |
|||
|
运行模式 |
运行、停止、循环 |
||
|
电流限制 |
|||
|
范围(A)@三相 |
15 | ||
|
范围(A)@单相 |
45 |
||
|
过流保护 |
100%～105%@最长3秒 |
||
|
峰值因数 ⑧ |
1～6 |
||
|
峰值电流(A)@三相 |
37.5 |
||
|
峰值电流(A)@单相 |
112.5 |
||
|
精度 ⑨ |
±0.25% F.S. |
||
|
输出阻抗 ⑩ |
|||
|
电阻(Ω) |
0～+10.0 |
||
|
电感(mH) |
0～2.00 |
||
|
直流输出 |
|||
|
电压 |
|||
|
范围(V) |
±636 |
||
|
设置分辨率(V) |
0.01 |
||
|
输出精度 ⑾ |
±0.1%F.S. |
||
|
输出纹波(mV)⑿ |
＜0.35@(DC-300kHz) |
||
|
负载调整率 |
±0.025%F.S. |
||
|
源调整率 |
±0.01F.S.%@10%变化 |
||
|
输出摆率 |
DC＞3.0V/μs |
||
|
电流 |
|||
|
范围(A) |
45 |
||
|
测量参数 |
|||
|
交流电压 |
|||
|
范围(V_rms) |
L-N：0～600 |
||
|
分辨率(V_rms) |
0.01 |
||
|
精度 |
±0.025% F.S. |
||
|
输出频率 |
|||
|
范围(A) |
15～5000 |
||
|
分辨率(A) |
0.01 |
||
|
精度 |
±0.01% |
||
|
交流电流 |
|||
|
范围(A) |
45 |
||
|
分辨率(A) |
0.01 |
||
|
精度 |
±0.025% F.S. |
||
|
峰值电流 |
|||
|
范围(A) |
4倍额定 |
||
|
分辨率(A) |
0.01 |
||
|
精度 |
±2.5% F.S. |
||
|
峰值因数 |
|||
|
范围 |
1.00～6.00 |
||
|
分辨率 |
0.01 |
||
|
精度 |
±2.0% F.S. |
||
|
有功功率 |
|||
|
范围(kW) |
5 |
||
|
分辨率(W) |
1 |
||
|
精度 ⒀ |
±2% F.S. |
||
|
视在功率 |
|||
|
范围(kVA) |
5 |
||
|
分辨率(VA) |
1 |
||
|
精度 ⒀ |
±1% F.S. |
||
|
功率因数 |
|||
|
范围 |
0.00～1.00 |
||
|
分辨率 |
0.01 |
||
|
直流电压 |
|||
|
范围(V) |
±1000 |
||
|
分辨率(V) |
0.01 |
||
|
精度 |
±0.1% F.S. |
||
|
直流电流 |
|||
|
范围(A) |
50 |
||
|
分辨率(A) |
0.01 |
||
|
精度 |
±0.5% F.S. |
||
|
输入 |
|||
|
接线方式 |
LN+PE |
||
|
频率(Hz) |
47 - 63 |
||
|
电压范围(V)⒁ |
110V±10%、220V±20% |
||
|
每相电流(A) |
15 |
||
|
输入峰值电流(A) |
＜ 1.5倍额定 |
||
|
功率因数 ⒂ |
＞ 0.95 |
||
|
效率 ⒂ |
＞ 0.83 |
||
|
尺寸重量 |
|||
|
尺寸（宽×深×高） |
435 mm×630 mm×88mm |
||
|
重量 |
20kg |
||
|
保护 |
|||
|
保护 |
过流 断开 |
||
|
峰值过流 断开 |
|||
|
过功率 断开 |
|||
|
过容量 断开 |
|||
|
过压（设定1%～105%） 断开 |
|||
|
过温 断开 |
|||
|
注解： ①: 输出频率40Hz~70Hz范围内；参数表中与交流输出电压有关参数出现的FS均指最大交流电压450V； ②: 直流分量为输出电压设定220VAC/频率50Hz，空载下测试； ③: 输出频率≤2500Hz最大失真度为输出电压设定250VAC时，纯阻性负载至额定输出功率下测试； 输出频率＞2500Hz最大失真度为输出电压设定150VAC时，纯阻性负载至限定输出功率下测试； ④: 输出频率在2500Hz以下； ⑤: 分辨率为0.01或当前设置值的0.01%，二者取数值较大值； ⑥: 相位精度为三相输出电压设定220V，三相相位设定默认相位，空载下测试； ⑦: 额定幅值300V_rms的40%，指叠加谐波总含量； ⑧: 峰值因数指峰值电流与有效值的比值，标准正弦波典型值为1.414，最大允许值为6，但峰值不超过单机最大电流值，并非指额定值条件下的峰值因数； ⑨: 输出频率在1400Hz以下；参数表中与交流电流有关参数出现的FS均指对应型号机器最大峰值电流； ⑩: 输出阻抗指稳态输出下的阻抗，且不超过输出最大值； ⑾: 参数表中与直流输出电压有关参数出现的FS均指最大输出直流电压636V； ⑿: 输出DC636V，功率3kW，示波器交流耦合并20MHz带宽限制； ⒀: 有功功率和视在功率精度出现的FS均指对应型号机器最大测量功率值； ⒁: 输入电压185V以下需要降额50%使用；详细降额要求见“输入电压降额曲线”； ⒂: 功率因数和效率指标均在单相输入电压220V，输出设定220V，纯阻性负载至额定输出功率下测试。 |
|||
规格型号
|
型号 |
输出路数 |
额定功率 |
最大电压 |
三相最大电流 |
单相最大电流 |
最大电压 |
最大电流 |
外型 |
|
PAC 0115 |
三相 |
1 |
450 |
15 |
45 |
636 |
45 |
2U |
|
PAC 0215 |
三相 |
2 |
450 |
15 |
45 |
636 |
45 |
2U |
|
PAC 0315 |
三相 |
3 |
450 |
15 |
45 |
636 |
45 |
2U |
