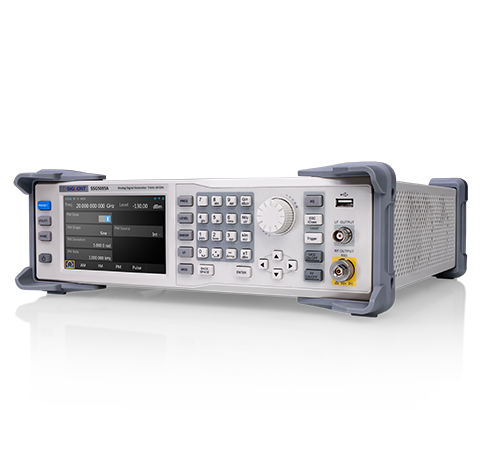

鼎阳SSG5000A系列微波信号发生器

面议
销售热线:
86-021-64511359

产品介绍

    SSG5000A系列微波信号发生器

    主要特性

    最高输出频率 13.6 GHz/20 GHz

    电平设置范围 -130 dBm ~ 20 dBm

    幅度精度≤0.7 dB(典型值)

    相位噪声<-120 dBc/Hz@1 GHz,偏移20 kHz(典型值)

    支持脉冲调制功能(选件),脉冲串发生器,用户可自定义脉冲序列(选件)



    5 英寸电容触摸屏,方便用户操作

    广泛的应用领域

    SSG5000A微波信号发生器,输出频率范围涵盖9 kHz~ 20 GHz,具有出色的稳定的信号输出,适合研发生产等各种场景。

    脉冲发生功能



    SSA5000A标配了脉冲发生器功能,最小脉宽20 ns,可应用于雷达系统测试等领域。可选配脉冲调制,通断比典型值>80 dBc。选配的脉冲串发生器功能,可模拟复杂的脉冲场景,脉冲数为1-2047。

    规格参数


    输出频率范围 CW MODE 9 kHz~ 13.6 GHz/20 GHz
    频率设置分辨率 0.001 Hz
    幅度分辨率 0.01 dB
    相位噪声 -120 dBc/Hz offset 20 kHz @1 GHz(典型值)
    幅度精度 ≤0.7 dB(典型值)
    调制模式 支持AM/FM/PM模拟调制,脉冲调制
    最大电平设置范围 -130 dBm~+25 dBm
    最大输出功率 +23 dBm
    其他功能 脉冲发生器,脉冲串发生器
    显示 5英寸电容触摸屏,800(RGB)*480
    接口     标配:USB-HOST, USB DEVICE (USBTMC), LAN (VXI-11,10/100Base,RJ-45); 选配:GPIB





























    型号

    频率范围

    频率分辨率

    IQ调制

    最大输出功率

    相位噪声

    显示

    通信接口

    SSG5083A

    CW MODE 9 kHz~13.6 GHz

    0.001 Hz


    +23 dBm

    <-120 dBc/Hz@1 GHz,偏移20 kHz(典型值)

    5英寸电容触摸屏,800(RGB)*480

    标配USB-HOST,USB DEVICE(USB-TMC),LAN(VXI-11,Socket,Telnet),选配GPIB

    SSG5085A

    CW MODE 9 kHz~20 GHz

    0.001 Hz


    +23 dBm

    <-120 dBc/Hz@1 GHz,偏移20 kHz(典型值)

    5英寸电容触摸屏,800(RGB)*480

    标配USB-HOST,USB DEVICE(USB-TMC),LAN(VXI-11,Socket,Telnet),选配GPIB
