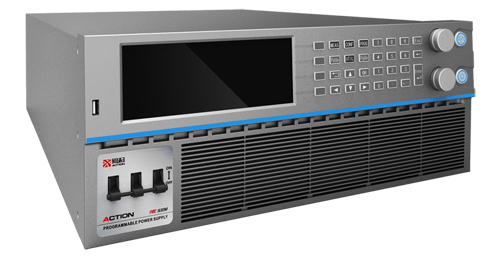

高精度交流电源 PRE1525M 双向可编程交流电源

面议
销售热线:
86-021-64511359

产品介绍

    PRE1525M产品概述

    PRE双向可编程交流电源具备了“回收式电网模拟源”的能量回收功能和“可编程交流电源”高基波带宽功能及可编程功能,功率范围6kVA~150kVA,并将部分输出指标提升至全新高度,使应用测试更加精准、便捷。

    资料下载 高精度可编程测试电源系列 V202101

    PRE1525M主要特点
    .●  全功率回馈,真正双向,交直流四象限输出功能;
    .●  谐波扩展至100次@50
    .●  输出电压可扩展至L-N/450Vac@40
    .●  输出基波频率提升至5000
    .●  恒功率曲线输出,无需设置高、低压档位;
    .●  交流、直流、交直流输出模式;
    .●  单相、三相(三相联动)、分相输出模式;
    .●  可编程输出阻抗;
    .●  兼容SCPI的RS-232, USB 和以太网接口;
    .●  支持标准:
    IEC 61000-4-11
    IEC 61000-4-13
    IEC 61000-4-14
    IEC 61000-4-27
    IEC 61000-4-28
    NB/T 32004
    T/CPSS 1007-2020
    MIL-STD-704
    RTCA/DO-160



    PRE1525M关键特性
    高功率密度

    PRE具有极高的功率密度,体积、重量均是传统电源的1/6,移动、运输方便。同样占地面积可获得更大容量。

    高精度
    PRE可提供高达±0.025% F.S.精度的输出电压及±0.025% F.S.精度的负载调整率。
    PRE的双向特征不仅是无缝回馈,它能在并网逆变器、储能变流器规范测试中证明设备符合相关标准,配合其可编程内阻功能,真正模拟发电机内阻、特别是中频(400Hz)、高频供电(1550Hz)时线缆传输阻抗对设备的影响。

    一档恒定功率输出
    普通的交流电源电压输出范围有两个档位,以提供要么高电压要么大电流。PRE系列设计了沿一个恒定功率曲线工作的独特的单电压范围。在L- N/167Vac时即可输出额定功率,这个工作状态范围可扩展至L-N/450Vac输出不中断。220Vac输出功率超过额定功率,PRE1530M可 测试15kW设备。

    直流输出功率不降额

    普通交流可编程电源,在输出直流时,输出电流只有交流有效值的一半,PRE直流输出电流与交流有效值相同,使用户得到更多功率。

    输出范围宽

    PRE双向可编程交流电源无需增加外部升压变压器,输出电压高达L-N/0-450V,全面涵盖钢铁、石油、煤矿相关行业产品测试。

    内置测试标准

    满足IEC 61000-4-11/-13/-14/-27/-28测试标准,性能有更大提升。幅值动态响应时间达100μs,相位精度达0.1°,谐波范围扩展至 100次@50Hz/60Hz;25次@400Hz,含量高达40%。远远高于IEC 61000-4及MIL-HDBK-704中有关谐波测试要求,在满足法规要求的条件下探知产品设计边界。

    内置多达30种典型谐波电压波形,方便用户一键调取。

    PRE1525M技术参数

    6kVA~15kVA PRE系列可编程交流电源技术参数

    产品型号

    PRE 1510M

    PRE 1515M

    PRE 1520M

    PRE 1525M

    PRE 1530M

    输出模式

    交流、直流、交流+直流、直流+交流

    输出相数

    三相、单相、三相独立

    交流输出

    电压

    额定范围(

    L-N/0~300,L-L/0~520@15Hz~2500 Hz

    L-N/0~450,L-L/0~779@15Hz~70 Hz

    L-N/0~150,L-L/0~259@15Hz~5000 Hz

    设置分辨率(

    0.01

    精度①

    ±0.025% F.S.

    波形种类

    正弦,三角波,方波,5%削波,10%削波,20%削波,X%削波,自定义波

    直流分量(

    <20

    电压失真③

    <0.3%@50Hz/60Hz;

    <1%@15Hz~400Hz;

    <2%@400Hz~4000Hz;

    <3%@4000Hz~5000Hz

    负载调整率

    ±0.025% F.S.

    电源调整率

    ±0.01% F.S. @10%变化

    远端补偿

    自适应

    电压摆率

    AC>3.0V/μs

    频率

    范围(

    DC,15.00~5000.0

    设置分辨率(

    0.01

    精度

    ±0.01%

    相位

    范围

    A = 0°, B = 240°, C = 120°(默认);可编程范围0°~359.9°

    精度⑤

    ±0.1°@15Hz~400Hz

    ±0.5°@400Hz~5000Hz

    分辨率

    ±0.1°

    谐波

    次数

    100次@40

    25次@70

    含量⑥

    40%

    幅值误差

    ±5%@设置值或基波值的0.1%@40次以下

    相位角范围

    0°~359.9°

    显示方式

    表格

    瞬态

    编程

    编程步数

    100步

    编程参数

    电压、频率、上升时间、平顶时间、相位

    上升时间范围

    100μs~999.9999s

    平顶时间范围

    100μs~999.9999s

    最小编程时间步长

    100μs

    编辑模式

    添加、在此前插入、删除、组合、循环

    执行

    运行模式

    运行、停止、循环

    电流限制

    范围(

    30













    范围(

    90

    过流保护

    100%~105%@最长3秒

    峰值因数⑦

    1~6

    峰值电流(

    70

    峰值电流(

    210

    精度⑧

    ±0.25% F.S.

    输出阻抗⑨

    电阻(Ω)

    0~+10.0

    电感(

    0~2.00

    直流输出

    电压

    范围(

    ±636

    设置分辨率(

    0.01

    输出精度⑩

    ±0.1%F.S.

    输出纹波(

    <0.35@(DC-300kHz)

    负载调整率

    ±0.025%F.S.

    源调整率

    ±0.01F.S.%@10%变化

    输出摆率

    DC>3.0V/μs

    电流

    范围(

    90

    测量参数

    交流电压

    范围(

    L-N:0~600

    分辨率(

    0.01

    精度

    ±0.025% F.S.

    输出频率

    范围(

    15–5000

    分辨率(

    0.01

    精度

    ±0.01%

    交流电流

    范围(

    100

    分辨率

    0.01

    精度

    ±0.025% F.S.

    峰值电流

    范围(

    4倍额定

    分辨率(

    0.01

    精度

    ±2% F.S.

    峰值因数

    范围

    1.00~6.00

    分辨率

    0.01

    精度

    ±2.0% F.S.

    有功功率

    范围(

    20

    分辨率(

    1

    精度⑿

    ±0.2% F.S.

    视在功率

    范围(

    20

    分辨率(

    1

    精度⑿

    ±0.1% F.S.

    功率因数

    范围

    0~+1.00

    分辨率

    0.01

    直流电压

    范围(

    ±1000

    分辨率(

    0.01

    精度

    ±0.1% F.S.

    直流电流

    范围(

    100

    分辨率(

    0.01

    精度

    ±0.25% F.S.

    输入

    接线方式

    三相四线 ABC+PE

    频率(

    47 - 63

    电压范围(

    304~480

    每相电流(

    30

    输入峰值电流(

    < 1.5倍额定

    功率因数⒁

    > 0.99

    效率

    > 0.88

    尺寸重量

    尺寸(宽×深×高)

    435 mm×630 mm×173.5mm

    重量

    45kg

    保护

    保护

    过流 断开

    峰值过流 断开

    过功率 断开

    过容量 断开

    过压(设定1%~105%) 断开

    过温 断开

    过压或欠压 断开

    注解:

    ①: 参数表中与交流输出电压有关参数出现的FS均指最大交流电压450V;

    ②: 直流分量为输出电压设定220VAC/频率50Hz,空载下测试;

    ③: 输出频率≤2500Hz最大失真度为输出电压设定250VAC时,纯阻性负载至额定输出功率下测试;

         输出频率>2500Hz最大失真度为输出电压设定150VAC时,纯阻性负载至限定输出功率下测试;

    : 分辨率为0.01或当前设置值的0.01%,二者取数值较大值;

    : 相位精度为三相输出电压设定220V,三相相位设定默认相位,空载下测试;

    ⑥: 额定幅值300V_rms的40%,指叠加谐波总含量;

    ⑦: 峰值因数指峰值电流与有效值的比值,标准正弦波典型值为1.414,最大允许值为6,但峰值不超过单机最大电流值,并非指额定值条件下的峰值因数;

    ⑧: 参数表中与交流电流有关参数出现的FS均指对应型号机器最大峰值电流;

    ⑨: 输出阻抗指稳态输出下的阻抗,且不超过输出最大值;

    ⑩: 参数表中与直流输出电压有关参数出现的FS均指最大输出直流电压636V;

    : 输出纹波电压为输出直流电压设定500V,输出空载,示波器交流耦合并20MHz带宽限制;

    有功功率和视在功率精度出现的FS均指对应型号机器最大测量功率值;

    输入电压304V-323V需要降额60%使用,输入323V-342V需要降额80%使用;

         详细降额要求见“输入电压降额曲线”;

    : 功率因数和效率指标均在三相输入电压380V,输出设定220V,纯阻性负载至额定输出功率下测试。



    30kVA~150kVA PRE系列可编程交流电源技术参数

    产品型号

    PRE1531



    PRE1531-S



    PRE1532

    PRE1532-S

    PRE1533

    PRE1533-S

    PRE1534

    PRE1534-S

    PRE1535

    PRE1535-S

    PRE1536

    PRE1536-S

    PRE1537

    PRE1537-S

    PRE1538

    PRE1539

    输出模式

    交流、直流、交流+直流、直流+交流

    输出相数

    三相、单相、三相独立

    交流输出

    电压

    额定范围(

    L-N/0~300,L-L/0~520@15Hz~2500 Hz

    L-N/0~450,L-L/0~779@15Hz~70 Hz

    L-N/0~150,L-L/0~259@15Hz~5000 Hz

    设置分辨率(

    0.01

    精度①

    ±0.025% F.S.

    波形种类

    正弦,三角波,方波,5%削波,10%削波,20%削波,X%削波,自定义波

    直流分量(

    <20

    电压失真③

    <0.3%@50Hz/60Hz;

    <1%@15Hz~400Hz;

    <2%@400Hz~5000Hz;

    <3%@4000Hz~5000Hz

    负载调整率

    ±0.025% F.S.

    源调整率

    ±0.01% F.S. @10%变化

    远端补偿

    自适应

    电压摆率

    AC>3.0V/μs

    频率

    范围(

    DC,15.00~5000.0

    设置分辨率(

    0.01

    精度

    ±0.01%

    相位

    范围

    A = 0°, B = 240°, C = 120°(默认);可编程范围0°~359.9°

    精度⑤

    ±0.1°@15Hz~400Hz

    ±0.5°@400Hz~5000Hz

    分辨率

    ±0.1°

    谐波

    次数

    100次@40

    25次@70

    含量⑥

    40%

    幅值误差

    ±5%@设置值或基波值的0.1%@40次以下

    相位角范围

    0°~359.9°

    显示方式

    表格

    瞬态

    编程

    编程步数

    100步

    编程参数

    电压、频率、上升时间、平顶时间、相位

    上升时间范围

    100μs~999.9999s

    平顶时间范围

    100μs~999.9999s

    最小编程时间步长

    100μs

    编辑模式

    添加、在此前插入、删除、组合、循环

    执行

    运行模式

    运行、停止、循环

    电流限制

    范围(

    60

    90

    120

    150

    180

    210

    240

    270

    300

    范围(

    180

    270

    360

    450

    540

    630

    720

    810

    900

    过流保护

    100%~105%@最长3秒

    峰值因数⑦

    1~6

    峰值电流(

    140

    210

    280

    350

    420

    490

    560

    630

    700

    峰值电流(

    420

    630

    840

    1050

    1260

    1470

    1680

    1890

    2100

    精度⑧

    ±0.25% F.S.

    输出阻抗⑨

    电阻(Ω)

    0~+10.0

    电感(

    0~2.00

    直流输出

    电压

    范围(

    ±636

    设置分辨率(

    0.01

    输出精度⑩

    ±0.1%F.S.

    输出纹波(

    <0.35@(DC-300kHz)

    负载调整率

    ±0.02%F.S.

    源调整率

    ±0.01F.S.%@10%变化

    输出摆率

    DC>3.0V/μs

    电流

    范围(

    180

    270

    360

    450

    540

    630

    720

    810

    900

    测量参数

    交流电压

    范围(

    L-N:0~600

    分辨率(

    0.01

    精度

    ±0.025% F.S.

    输出频率

    范围(

    15–5000

    分辨率(

    0.01

    精度

    ±0.01%

    交流电流

    范围(

    200

    300

    400

    500

    600

    700

    800

    900

    1000

    分辨率

    0.01

    0.05

    0.1

    精度

    ±0.25% F.S.

    峰值电流

    范围(

    4倍额定

    分辨率(

    0.01

    精度

    ±2% F.S.

    峰值因数

    范围

    1.00~6.00

    分辨率

    0.01

    精度

    ±2.0% F.S.

    有功功率

    范围(

    40

    60

    80

    100

    120

    140

    160

    180

    200

    分辨率(

    1

    精度⑿

    ±0.2% F.S.

    视在功率

    范围(

    40

    60

    80

    100

    120

    140

    160

    180

    200

    分辨率(

    1

    精度⑿

    ±0.1% F.S.

    功率因数

    范围

    0.00~+1.00

    分辨率

    0.01

    直流电压

    范围(

    ±1000

    分辨率(

    0.01

    精度

    ±0.1% F.S.

    直流电流

    范围(

    200

    300

    400

    500

    600

    700

    800

    900

    1000

    分辨率(

    0.01

    0.05

    0.1

    精度

    ±0.25% F.S.

    输入

    接线方式

    三相四线 ABC+PE

    频率(

    47 - 63

    电压范围(

    304~480

    每相电流(

    60

    90

    120

    150

    180

    210

    240

    270

    300

    输入峰值电流(

    < 1.5倍额定

    功率因数⒁

    > 0.99

    效率

    > 0.88

    尺寸重量

    尺寸(宽×深×高)

    490 mm×800 mm×1295mm

    980 mm×800 mm×1295mm

    重量

    180kg

    225kg

    270kg

    315kg

    450kg

    495kg

    540kg

    585kg

    630kg

    保护

    保护

    过流 断开

    峰值过流 断开

    过功率 断开

    过容量 断开

    过压(设定1%~105%) 断开

    过温 断开

    过压或欠压 断开

    注解:

    ①: 参数表中与交流输出电压有关参数出现的FS均指最大交流电压450V;

    ②: 直流分量为输出电压设定220VAC/频率50Hz,空载下测试;

    ③: 输出频率≤2500Hz最大失真度为输出电压设定250VAC时,纯阻性负载至额定输出功率下测试;

         输出频率>2500Hz最大失真度为输出电压设定150VAC时,纯阻性负载至限定输出功率下测试;

    : 分辨率为0.01或当前设置值的0.01%,二者取数值较大值;

    : 相位精度为三相输出电压设定220V,三相相位设定默认相位,空载下测试;

    ⑥: 额定幅值300V_rms的40%,指叠加谐波总含量;

    ⑦: 峰值因数指峰值电流与有效值的比值,标准正弦波典型值为1.414,最大允许值为6,但峰值不超过单机最大电流值,并非指额定值条件下的峰值因数;

    ⑧: 参数表中与交流电流有关参数出现的FS均指对应型号机器最大峰值电流;

    ⑨: 输出阻抗指稳态输出下的阻抗,且不超过输出最大值;

    ⑩: 参数表中与直流输出电压有关参数出现的FS均指最大输出直流电压636V;

    : 输出纹波电压为输出直流电压设定500V,输出空载,示波器交流耦合并20MHz带宽限制;

    有功功率和视在功率精度出现的FS均指对应型号机器最大测量功率值;

    输入电压304V-323V需要降额60%使用,输入323V-342V需要降额80%使用;

         详细降额要求见“输入电压降额曲线”;

    : 功率因数和效率指标均在三相输入电压380V,输出设定220V,纯阻性负载至额定输出功率下测试。



    规格型号

    型号

    输出路数

    额定功率
    (

    最大电压
    (

    三相最大电流
    (

    单相最大电流
    (

    最大电压
    (

    最大电流
    (

    外型

    PRE1510M

    三相

    6

    450

    30

    90

    636

    90

    4U

    PRE1515M

    三相

    7.5

    450

    30

    90

    636

    90

    4U

    PRE1520M

    三相

    9

    450

    30

    90

    636

    90

    4U

    PRE1525M

    三相

    12

    450

    30

    90

    636

    90

    4U

    PRE1530M

    三相

    15

    450

    30

    90

    636

    90

    4U

    PRE1531

    三相

    30

    450

    60

    180

    636

    180

    26U

    PRE1532

    三相

    45

    450

    90

    270

    636

    270

    26U

    PRE1533

    三相

    60

    450

    120

    360

    636

    360

    26U

    PRE1534

    三相

    75

    450

    150

    450

    636

    450

    26U

    PRE1535

    三相

    90

    450

    180

    540

    636

    540

    2×26U

    PRE1536

    三相

    105

    450

    210

    630

    636

    630

    2×26U

    PRE1537

    三相

    120

    450

    240

    720

    636

    720

    2×26U

    PRE1538

    三相

    135

    450

    270

    810

    636

    810

    2×26U

    PRE1539

    三相

    150

    450

    300

    900

    636

    900

    2×26U

    PRE1531-S

    三相

    30

    450

    60

    180

    636

    180

    42U

    PRE1532-S

    三相

    45

    450

    90

    270

    636

    270

    42U

    PRE1533-S

    三相

    60

    450

    120

    360

    636

    360

    42U

    PRE1534-S

    三相

    75

    450

    150

    450

    636

    450

    42U

    PRE1535-S

    三相

    90

    450

    180

    540

    636

    540

    42U

    PRE1536-S

    三相

    105

    450

    210

    630

    636

    630

    42U

    PRE1537-S

    三相

    120

    450

    240

    720

    636

    720

    42U
