产品介绍
PRE1531产品概述

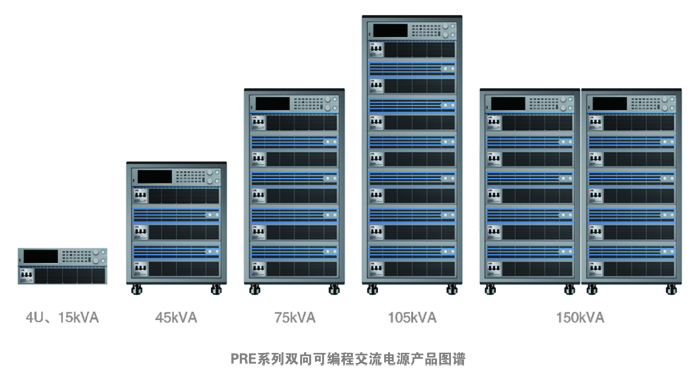

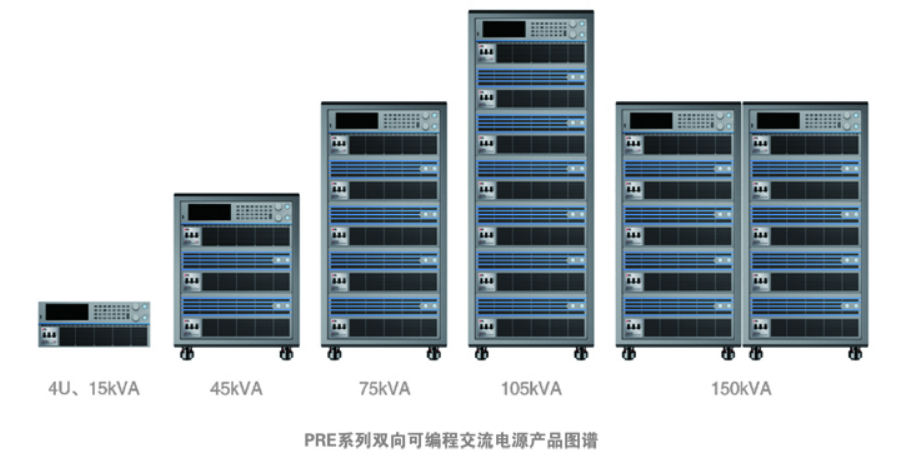

PRE双向可编程交流电源具备了“回收式电网模拟源”的能量回收功能和“可编程交流电源”高基波带宽功能及可编程功能，功率范围6kVA～150kVA，并将部分输出指标提升至全新高度，使应用测试更加精准、便捷。
资料下载 高精度可编程测试电源系列 V202101
PRE1531主要特点
.● 全功率回馈，真正双向，交直流四象限输出功能；
.● 谐波扩展至100次@50
.● 输出电压可扩展至L-N/450Vac@40
.● 输出基波频率提升至5000
.● 恒功率曲线输出，无需设置高、低压档位；
.● 交流、直流、交直流输出模式；
.● 单相、三相（三相联动）、分相输出模式；
.● 可编程输出阻抗；
.● 兼容SCPI的RS-232, USB 和以太网接口；
.● 支持标准：
IEC 61000-4-11
IEC 61000-4-13
IEC 61000-4-14
IEC 61000-4-27
IEC 61000-4-28
NB/T 32004
T/CPSS 1007-2020
MIL-STD-704
RTCA/DO-160
PRE1531关键特性
高功率密度
PRE具有极高的功率密度，体积、重量均是传统电源的1/6，移动、运输方便。同样占地面积可获得更大容量。
高精度
PRE可提供高达±0.025% F.S.精度的输出电压及±0.025% F.S.精度的负载调整率。
PRE的双向特征不仅是无缝回馈，它能在并网逆变器、储能变流器规范测试中证明设备符合相关标准，配合其可编程内阻功能，真正模拟发电机内阻、特别是中频（400Hz）、高频供电（1550Hz）时线缆传输阻抗对设备的影响。
一档恒定功率输出
普通的交流电源电压输出范围有两个档位，以提供要么高电压要么大电流。PRE系列设计了沿一个恒定功率曲线工作的独特的单电压范围。在L- N/167Vac时即可输出额定功率，这个工作状态范围可扩展至L-N/450Vac输出不中断。220Vac输出功率超过额定功率，PRE1530M可 测试15kW设备。
直流输出功率不降额
普通交流可编程电源，在输出直流时，输出电流只有交流有效值的一半，PRE直流输出电流与交流有效值相同，使用户得到更多功率。
输出范围宽
PRE双向可编程交流电源无需增加外部升压变压器，输出电压高达L-N/0-450V，全面涵盖钢铁、石油、煤矿相关行业产品测试。
内置测试标准
满足IEC 61000-4-11/-13/-14/-27/-28测试标准，性能有更大提升。幅值动态响应时间达100μs，相位精度达0.1°，谐波范围扩展至 100次@50Hz/60Hz；25次@400Hz，含量高达40%。远远高于IEC 61000-4及MIL-HDBK-704中有关谐波测试要求，在满足法规要求的条件下探知产品设计边界。
内置多达30种典型谐波电压波形，方便用户一键调取。
PRE1531技术参数
6kVA～15kVA PRE系列可编程交流电源技术参数
|
产品型号 |
PRE 1510M |
PRE 1515M |
PRE 1520M |
PRE 1525M |
PRE 1530M |
|
输出模式 |
交流、直流、交流+直流、直流+交流 |
||||
|
输出相数 |
三相、单相、三相独立 |
||||
|
交流输出 |
|||||
|
电压 |
|||||
|
额定范围( |
L-N/0～300，L-L/0～520@15Hz～2500 Hz L-N/0～450，L-L/0～779@15Hz～70 Hz L-N/0～150，L-L/0～259@15Hz～5000 Hz |
||||
|
设置分辨率( |
0.01 |
||||
|
精度① |
±0.025% F.S. |
||||
|
波形种类 |
正弦，三角波，方波，5%削波，10%削波，20%削波，X%削波，自定义波 |
||||
|
直流分量( |
＜20 |
||||
|
电压失真③ |
＜0.3%@50Hz/60Hz； ＜1%@15Hz～400Hz； ＜2%@400Hz～4000Hz； ＜3%@4000Hz～5000Hz |
||||
|
负载调整率 |
±0.025% F.S. |
||||
|
电源调整率 |
±0.01% F.S. @10%变化 |
||||
|
远端补偿 |
自适应 |
||||
|
电压摆率 |
AC＞3.0V/μs |
||||
|
频率 |
|||||
|
范围( |
DC，15.00～5000.0 |
||||
|
设置分辨率( |
0.01 |
||||
|
精度 |
±0.01% |
||||
|
相位 |
|||||
|
范围 |
A = 0°, B = 240°, C = 120°（默认）；可编程范围0°～359.9° |
||||
|
精度⑤ |
±0.1°@15Hz～400Hz ±0.5°@400Hz～5000Hz |
||||
|
分辨率 |
±0.1° |
||||
|
谐波 |
|||||
|
次数 |
100次@40 25次@70 |
||||
|
含量⑥ |
40% |
||||
|
幅值误差 |
±5%@设置值或基波值的0.1%@40次以下 |
||||
|
相位角范围 |
0°～359.9° |
||||
|
显示方式 |
表格 |
||||
|
瞬态 |
|||||
|
编程 |
|||||
|
编程步数 |
100步 |
||||
|
编程参数 |
电压、频率、上升时间、平顶时间、相位 |
||||
|
上升时间范围 |
100μs～999.9999s |
||||
|
平顶时间范围 |
100μs～999.9999s |
||||
|
最小编程时间步长 |
100μs |
||||
|
编辑模式 |
添加、在此前插入、删除、组合、循环 |
||||
|
执行 |
|||||
|
运行模式 |
运行、停止、循环 |
||||
|
电流限制 |
|||||
|
范围( |
30 |
||||
|
|
|
|
|
|
|
|
范围( |
90 |
||||
|
过流保护 |
100%～105%@最长3秒 |
||||
|
峰值因数⑦ |
1～6 |
||||
|
峰值电流( |
70 |
||||
|
峰值电流( |
210 |
||||
|
精度⑧ |
±0.25% F.S. |
||||
|
输出阻抗⑨ |
|||||
|
电阻(Ω) |
0～+10.0 |
||||
|
电感( |
0～2.00 |
||||
|
直流输出 |
|||||
|
电压 |
|||||
|
范围( |
±636 |
||||
|
设置分辨率( |
0.01 |
||||
|
输出精度⑩ |
±0.1%F.S. |
||||
|
输出纹波( |
＜0.35@(DC-300kHz) |
||||
|
负载调整率 |
±0.025%F.S. |
||||
|
源调整率 |
±0.01F.S.%@10%变化 |
||||
|
输出摆率 |
DC＞3.0V/μs |
||||
|
电流 |
|||||
|
范围( |
90 |
||||
|
测量参数 |
|||||
|
交流电压 |
|||||
|
范围( |
L-N：0～600 |
||||
|
分辨率( |
0.01 |
||||
|
精度 |
±0.025% F.S. |
||||
|
输出频率 |
|||||
|
范围( |
15–5000 |
||||
|
分辨率( |
0.01 |
||||
|
精度 |
±0.01% |
||||
|
交流电流 |
|||||
|
范围( |
100 |
||||
|
分辨率 |
0.01 |
||||
|
精度 |
±0.025% F.S. |
||||
|
峰值电流 |
|||||
|
范围( |
4倍额定 |
||||
|
分辨率( |
0.01 |
||||
|
精度 |
±2% F.S. |
||||
|
峰值因数 |
|||||
|
范围 |
1.00～6.00 |
||||
|
分辨率 |
0.01 |
||||
|
精度 |
±2.0% F.S. |
||||
|
有功功率 |
|||||
|
范围( |
20 |
||||
|
分辨率( |
1 |
||||
|
精度⑿ |
±0.2% F.S. |
||||
|
视在功率 |
|||||
|
范围( |
20 |
||||
|
分辨率( |
1 |
||||
|
精度⑿ |
±0.1% F.S. |
||||
|
功率因数 |
|||||
|
范围 |
0～+1.00 |
||||
|
分辨率 |
0.01 |
||||
|
直流电压 |
|||||
|
范围( |
±1000 |
||||
|
分辨率( |
0.01 |
||||
|
精度 |
±0.1% F.S. |
||||
|
直流电流 |
|||||
|
范围( |
100 |
||||
|
分辨率( |
0.01 |
||||
|
精度 |
±0.25% F.S. |
||||
|
输入 |
|||||
|
接线方式 |
三相四线 ABC+PE |
||||
|
频率( |
47 - 63 |
||||
|
电压范围( |
304～480 |
||||
|
每相电流( |
30 |
||||
|
输入峰值电流( |
＜ 1.5倍额定 |
||||
|
功率因数⒁ |
＞ 0.99 |
||||
|
效率 |
＞ 0.88 |
||||
|
尺寸重量 |
|||||
|
尺寸（宽×深×高） |
435 mm×630 mm×173.5mm |
||||
|
重量 |
45kg |
||||
|
保护 |
|||||
|
保护 |
过流 断开 |
||||
|
峰值过流 断开 |
|||||
|
过功率 断开 |
|||||
|
过容量 断开 |
|||||
|
过压（设定1%～105%） 断开 |
|||||
|
过温 断开 |
|||||
|
过压或欠压 断开 |
|||||
|
注解： ①: 参数表中与交流输出电压有关参数出现的FS均指最大交流电压450V； ②: 直流分量为输出电压设定220VAC/频率50Hz，空载下测试； ③: 输出频率≤2500Hz最大失真度为输出电压设定250VAC时，纯阻性负载至额定输出功率下测试； 输出频率＞2500Hz最大失真度为输出电压设定150VAC时，纯阻性负载至限定输出功率下测试； ④: 分辨率为0.01或当前设置值的0.01%，二者取数值较大值； ⑤: 相位精度为三相输出电压设定220V，三相相位设定默认相位，空载下测试； ⑥: 额定幅值300V_rms的40%，指叠加谐波总含量； ⑦: 峰值因数指峰值电流与有效值的比值，标准正弦波典型值为1.414，最大允许值为6，但峰值不超过单机最大电流值，并非指额定值条件下的峰值因数； ⑧: 参数表中与交流电流有关参数出现的FS均指对应型号机器最大峰值电流； ⑨: 输出阻抗指稳态输出下的阻抗，且不超过输出最大值； ⑩: 参数表中与直流输出电压有关参数出现的FS均指最大输出直流电压636V； ⑾: 输出纹波电压为输出直流电压设定500V，输出空载，示波器交流耦合并20MHz带宽限制； ⑿: 有功功率和视在功率精度出现的FS均指对应型号机器最大测量功率值； ⒀: 输入电压304V-323V需要降额60%使用，输入323V-342V需要降额80%使用； 详细降额要求见“输入电压降额曲线”； ⒁: 功率因数和效率指标均在三相输入电压380V，输出设定220V，纯阻性负载至额定输出功率下测试。 |
|||||
30kVA～150kVA PRE系列可编程交流电源技术参数
|
产品型号 |
PRE1531
PRE1531-S
|
PRE1532 PRE1532-S |
PRE1533 PRE1533-S |
PRE1534 PRE1534-S |
PRE1535 PRE1535-S |
PRE1536 PRE1536-S |
PRE1537 PRE1537-S |
PRE1538 |
PRE1539 |
|
输出模式 |
交流、直流、交流+直流、直流+交流 |
||||||||
|
输出相数 |
三相、单相、三相独立 |
||||||||
|
交流输出 |
|||||||||
|
电压 |
|||||||||
|
额定范围( |
L-N/0～300，L-L/0～520@15Hz～2500 Hz L-N/0～450，L-L/0～779@15Hz～70 Hz L-N/0～150，L-L/0～259@15Hz～5000 Hz |
||||||||
|
设置分辨率( |
0.01 |
||||||||
|
精度① |
±0.025% F.S. |
||||||||
|
波形种类 |
正弦，三角波，方波，5%削波，10%削波，20%削波，X%削波，自定义波 |
||||||||
|
直流分量( |
＜20 |
||||||||
|
电压失真③ |
＜0.3%@50Hz/60Hz； ＜1%@15Hz～400Hz； ＜2%@400Hz～5000Hz； ＜3%@4000Hz～5000Hz |
||||||||
|
负载调整率 |
±0.025% F.S. |
||||||||
|
源调整率 |
±0.01% F.S. @10%变化 |
||||||||
|
远端补偿 |
自适应 |
||||||||
|
电压摆率 |
AC＞3.0V/μs |
||||||||
|
频率 |
|||||||||
|
范围( |
DC，15.00～5000.0 |
||||||||
|
设置分辨率( |
0.01 |
||||||||
|
精度 |
±0.01% |
||||||||
|
相位 |
|||||||||
|
范围 |
A = 0°, B = 240°, C = 120°（默认）；可编程范围0°～359.9° |
||||||||
|
精度⑤ |
±0.1°@15Hz～400Hz ±0.5°@400Hz～5000Hz |
||||||||
|
分辨率 |
±0.1° |
||||||||
|
谐波 |
|||||||||
|
次数 |
100次@40 25次@70 |
||||||||
|
含量⑥ |
40% |
||||||||
|
幅值误差 |
±5%@设置值或基波值的0.1%@40次以下 |
||||||||
|
相位角范围 |
0°～359.9° |
||||||||
|
显示方式 |
表格 |
||||||||
|
瞬态 |
|||||||||
|
编程 |
|||||||||
|
编程步数 |
100步 |
||||||||
|
编程参数 |
电压、频率、上升时间、平顶时间、相位 |
||||||||
|
上升时间范围 |
100μs～999.9999s |
||||||||
|
平顶时间范围 |
100μs～999.9999s |
||||||||
|
最小编程时间步长 |
100μs |
||||||||
|
编辑模式 |
添加、在此前插入、删除、组合、循环 |
||||||||
|
执行 |
|||||||||
|
运行模式 |
运行、停止、循环 |
||||||||
|
电流限制 |
|||||||||
|
范围( |
60 |
90 |
120 |
150 |
180 |
210 |
240 |
270 |
300 |
|
范围( |
180 |
270 |
360 |
450 |
540 |
630 |
720 |
810 |
900 |
|
过流保护 |
100%～105%@最长3秒 |
||||||||
|
峰值因数⑦ |
1～6 |
||||||||
|
峰值电流( |
140 |
210 |
280 |
350 |
420 |
490 |
560 |
630 |
700 |
|
峰值电流( |
420 |
630 |
840 |
1050 |
1260 |
1470 |
1680 |
1890 |
2100 |
|
精度⑧ |
±0.25% F.S. |
||||||||
|
输出阻抗⑨ |
|||||||||
|
电阻(Ω) |
0～+10.0 |
||||||||
|
电感( |
0～2.00 |
||||||||
|
直流输出 |
|||||||||
|
电压 |
|||||||||
|
范围( |
±636 |
||||||||
|
设置分辨率( |
0.01 |
||||||||
|
输出精度⑩ |
±0.1%F.S. |
||||||||
|
输出纹波( |
＜0.35@(DC-300kHz) |
||||||||
|
负载调整率 |
±0.02%F.S. |
||||||||
|
源调整率 |
±0.01F.S.%@10%变化 |
||||||||
|
输出摆率 |
DC＞3.0V/μs |
||||||||
|
电流 |
|||||||||
|
范围( |
180 |
270 |
360 |
450 |
540 |
630 |
720 |
810 |
900 |
|
测量参数 |
|||||||||
|
交流电压 |
|||||||||
|
范围( |
L-N：0～600 |
||||||||
|
分辨率( |
0.01 |
||||||||
|
精度 |
±0.025% F.S. |
||||||||
|
输出频率 |
|||||||||
|
范围( |
15–5000 |
||||||||
|
分辨率( |
0.01 |
||||||||
|
精度 |
±0.01% |
||||||||
|
交流电流 |
|||||||||
|
范围( |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
分辨率 |
0.01 |
0.05 |
0.1 |
||||||
|
精度 |
±0.25% F.S. |
||||||||
|
峰值电流 |
|||||||||
|
范围( |
4倍额定 |
||||||||
|
分辨率( |
0.01 |
||||||||
|
精度 |
±2% F.S. |
||||||||
|
峰值因数 |
|||||||||
|
范围 |
1.00～6.00 |
||||||||
|
分辨率 |
0.01 |
||||||||
|
精度 |
±2.0% F.S. |
||||||||
|
有功功率 |
|||||||||
|
范围( |
40 |
60 |
80 |
100 |
120 |
140 |
160 |
180 |
200 |
|
分辨率( |
1 |
||||||||
|
精度⑿ |
±0.2% F.S. |
||||||||
|
视在功率 |
|||||||||
|
范围( |
40 |
60 |
80 |
100 |
120 |
140 |
160 |
180 |
200 |
|
分辨率( |
1 |
||||||||
|
精度⑿ |
±0.1% F.S. |
||||||||
|
功率因数 |
|||||||||
|
范围 |
0.00～+1.00 |
||||||||
|
分辨率 |
0.01 |
||||||||
|
直流电压 |
|||||||||
|
范围( |
±1000 |
||||||||
|
分辨率( |
0.01 |
||||||||
|
精度 |
±0.1% F.S. |
||||||||
|
直流电流 |
|||||||||
|
范围( |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
分辨率( |
0.01 |
0.05 |
0.1 |
||||||
|
精度 |
±0.25% F.S. |
||||||||
|
输入 |
|||||||||
|
接线方式 |
三相四线 ABC+PE |
||||||||
|
频率( |
47 - 63 |
||||||||
|
电压范围( |
304～480 |
||||||||
|
每相电流( |
60 |
90 |
120 |
150 |
180 |
210 |
240 |
270 |
300 |
|
输入峰值电流( |
＜ 1.5倍额定 |
||||||||
|
功率因数⒁ |
＞ 0.99 |
||||||||
|
效率 |
＞ 0.88 |
||||||||
|
尺寸重量 |
|||||||||
|
尺寸（宽×深×高） |
490 mm×800 mm×1295mm |
980 mm×800 mm×1295mm |
|||||||
|
重量 |
180kg |
225kg |
270kg |
315kg |
450kg |
495kg |
540kg |
585kg |
630kg |
|
保护 |
|||||||||
|
保护 |
过流 断开 |
||||||||
|
峰值过流 断开 |
|||||||||
|
过功率 断开 |
|||||||||
|
过容量 断开 |
|||||||||
|
过压（设定1%～105%） 断开 |
|||||||||
|
过温 断开 |
|||||||||
|
过压或欠压 断开 |
|||||||||
|
注解： ①: 参数表中与交流输出电压有关参数出现的FS均指最大交流电压450V； ②: 直流分量为输出电压设定220VAC/频率50Hz，空载下测试； ③: 输出频率≤2500Hz最大失真度为输出电压设定250VAC时，纯阻性负载至额定输出功率下测试； 输出频率＞2500Hz最大失真度为输出电压设定150VAC时，纯阻性负载至限定输出功率下测试； ④: 分辨率为0.01或当前设置值的0.01%，二者取数值较大值； ⑤: 相位精度为三相输出电压设定220V，三相相位设定默认相位，空载下测试； ⑥: 额定幅值300V_rms的40%，指叠加谐波总含量； ⑦: 峰值因数指峰值电流与有效值的比值，标准正弦波典型值为1.414，最大允许值为6，但峰值不超过单机最大电流值，并非指额定值条件下的峰值因数； ⑧: 参数表中与交流电流有关参数出现的FS均指对应型号机器最大峰值电流； ⑨: 输出阻抗指稳态输出下的阻抗，且不超过输出最大值； ⑩: 参数表中与直流输出电压有关参数出现的FS均指最大输出直流电压636V； ⑾: 输出纹波电压为输出直流电压设定500V，输出空载，示波器交流耦合并20MHz带宽限制； ⑿: 有功功率和视在功率精度出现的FS均指对应型号机器最大测量功率值； ⒀: 输入电压304V-323V需要降额60%使用，输入323V-342V需要降额80%使用； 详细降额要求见“输入电压降额曲线”； ⒁: 功率因数和效率指标均在三相输入电压380V，输出设定220V，纯阻性负载至额定输出功率下测试。 |
|||||||||
规格型号
|
型号 |
输出路数 |
额定功率 |
最大电压 |
三相最大电流 |
单相最大电流 |
最大电压 |
最大电流 |
外型 |
|
PRE1510M |
三相 |
6 |
450 |
30 |
90 |
636 |
90 |
4U |
|
PRE1515M |
三相 |
7.5 |
450 |
30 |
90 |
636 |
90 |
4U |
|
PRE1520M |
三相 |
9 |
450 |
30 |
90 |
636 |
90 |
4U |
|
PRE1525M |
三相 |
12 |
450 |
30 |
90 |
636 |
90 |
4U |
|
PRE1530M |
三相 |
15 |
450 |
30 |
90 |
636 |
90 |
4U |
|
PRE1531 |
三相 |
30 |
450 |
60 |
180 |
636 |
180 |
26U |
|
PRE1532 |
三相 |
45 |
450 |
90 |
270 |
636 |
270 |
26U |
|
PRE1533 |
三相 |
60 |
450 |
120 |
360 |
636 |
360 |
26U |
|
PRE1534 |
三相 |
75 |
450 |
150 |
450 |
636 |
450 |
26U |
|
PRE1535 |
三相 |
90 |
450 |
180 |
540 |
636 |
540 |
2×26U |
|
PRE1536 |
三相 |
105 |
450 |
210 |
630 |
636 |
630 |
2×26U |
|
PRE1537 |
三相 |
120 |
450 |
240 |
720 |
636 |
720 |
2×26U |
|
PRE1538 |
三相 |
135 |
450 |
270 |
810 |
636 |
810 |
2×26U |
|
PRE1539 |
三相 |
150 |
450 |
300 |
900 |
636 |
900 |
2×26U |
|
PRE1531-S |
三相 |
30 |
450 |
60 |
180 |
636 |
180 |
42U |
|
PRE1532-S |
三相 |
45 |
450 |
90 |
270 |
636 |
270 |
42U |
|
PRE1533-S |
三相 |
60 |
450 |
120 |
360 |
636 |
360 |
42U |
|
PRE1534-S |
三相 |
75 |
450 |
150 |
450 |
636 |
450 |
42U |
|
PRE1535-S |
三相 |
90 |
450 |
180 |
540 |
636 |
540 |
42U |
|
PRE1536-S |
三相 |
105 |
450 |
210 |
630 |
636 |
630 |
42U |
|
PRE1537-S |
三相 |
120 |
450 |
240 |
720 |
636 |
720 |
42U |
