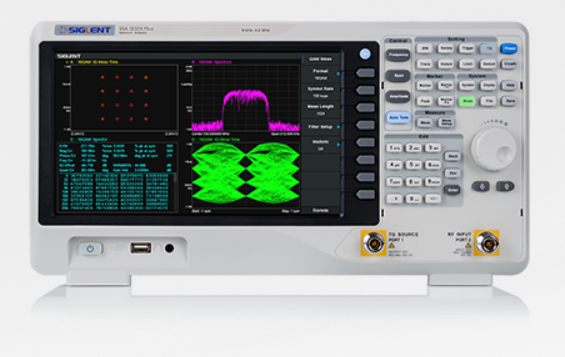

鼎阳SSA3000X Plus系列频谱分析仪

面议
销售热线:
86-021-64511359

产品介绍

    射频性能优异,操作简洁迷人
    SSA3000X Plus作为鼎阳科技频谱分析仪的旗舰系列产品,采用先进的微波技术和现代数字处理算法,功能丰富,性能优异,采用现代工业设计,各项指标均达到了国际同类产品的领先水平,是一款性能优异的信号分析仪。
    ·  扫宽9 kHz 到2.1 GHz/3.2 GHz/ 7.5 GHz
    ·  显示平均噪声电平低于-165 dBm/Hz,全幅度精度优于0.7 dB,相位噪声低于-98 dBm/Hz,最小分辨率带宽1 Hz,频率分辨率达到0.01 Hz
    ·  标配前置放大器,远程控制指令集,EasySpectrum上位机软件
    ·  选配跟踪信号源,传输响应测量功能,驻波比测量功能,信号功率测量功能,EMI预兼容测试功能
    ·  便捷的操作界面和简洁的显示风格
     驻波比和传输响应测量
    SSA3000X Plus可作为网络分析仪使用
    · 配合跟踪信号源,可测量滤波器传输响应,线缆插损;
    · 配合跟踪信号源和外置定向耦合器(RB3X32),可测量天线和电缆驻波比VSWR,回波损耗Return Loss;


    丰富的信号功率测量
    具备丰富的无线通信信号功率测量功能:
    · 信道功率(CHP, Channel Power),
    · 邻道功率比(ACPR, Adjacent Channel Power Ratio),
    · 占用带宽(OBW, Occupied Bandwidth),
    · 时域功率(T-Power, Time Domain Power),
    · 载噪比(CNR, Carrier Noise Ratio),
    · 三阶交调分析(TOI, Third-Order Intercept),
    · 谐波分析(Harmonic measurement),
    · 频谱监测瀑布图(Spectrum Monitor)



    EMI预兼容测试
    在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持,包括
    · 测试补偿Correction,针对探头,天线,LISN,电缆的频响补偿功能;
    · 限制线判断Limit,加载EMI国际标准限制线,或用户自定义限制线;
    · 频率对数轴,实现对数频率显示和限制线;
    · 符合CISPR 16-1-1的EMI滤波器和准峰值检波器,以及可配置准峰值的测量驻留时间;
    · Siglent SRF5030T探头套装,是大部分辐射骚扰测试的利器,提供4种不同分辨率的磁场和电场探头,针对空间辐射,线缆,PCB等查找干扰源;SSA同时标配20dB的前置放大器,以提高系统测试灵敏度。
    · Siglent  SEM5040A人工电源网络,产品的性能符合CISPR16-1-2:2006标准要求,适用于单相设备传导骚扰电压测量。
    · EasySpectrum上位机软件,支持完整的EMI预兼容测试自动化实施流程,可极大节省预兼容测试的时间;该软件也支持全流程的文件配置,方便工程管理。

    调制分析
    丰富解调分析功能:
    · 支持AM/FM模拟调制分析,以及ASK/FSK/PSK/MSK/QAM数字调试分析等复杂调制分析功能;
    · 具备EVM,幅度和相位偏移误差,IQ偏移误差,增益不平衡等多种数据分析能力;
    · 具备眼图,星座图,相位图,时域,频域,误差域等多种分析格式。

    极简设计,便捷好用
    · 现代工业设计,大气简洁的显示界面和操作方式
    · 多点电容触摸屏,支持鼠标和键盘
    · 支持屏幕编辑和保护
    · 高级远程控制:支持基于电脑或手持终端设备的远程网络监控,FTP文件操作

    型号

    频率范围

    矢量网络分析范围

    分辨率带宽(RBW)

    相位噪声(典型值)

    显示平均噪声电平(DANL)

    跟踪源

    含税价
    SSA3075X Plus

    9 kHz ~ 7.5 GHz



    1 Hz ~ 3 MHz

    < -98 dBc/Hz

    -165 dBm/Hz

    标配

    ¥59,880
    SSA3032X Plus

    9 kHz ~ 3.2 GHz



    1 Hz ~ 1 MHz

    < -98 dBc/Hz

    -161 dBm/Hz

    标配

    ¥29,880
    SSA3021X Plus

    9 kHz ~ 2.1 GHz



    1 Hz ~ 1 MHz

    < -98 dBc/Hz

    -161 dBm/Hz

    标配

    ¥16,880
    SSA3015X Plus

    9 kHz ~ 1.5 GHz



    1 Hz ~ 1 MHz

    < -99 dBc/Hz

    -156 dBm/Hz

    标配

    ¥9,980
    SSA3075X-C

    9 kHz ~ 7.5 GHz



    1 Hz ~ 3 MHz

    < -98 dBc/Hz

    -165 dBm/Hz

    不配

    ¥49,880
