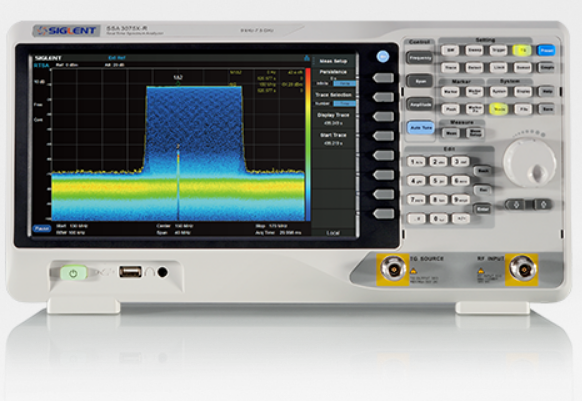

鼎阳SSA3000X-R 实时频谱分析仪

面议
销售热线:
86-021-64511359

产品介绍


    主要特性

        频率范围从9 kHz ~ 7.5 GHz
        最高实时分析带宽40 MHz
        100% POI 最短信号持续时间 7.2 us
        频谱图采集量50000 帧
        显示平均噪声电平 DANL -165 dBm/Hz (典型值)
        相位噪声< -98 dBc/Hz(1 GHz,偏移 10 kHz,典型值)
        标配矢量网络分析VNA功能以及DTF功能

    性能优异的实时频谱分析仪
    SSA3000X-R系列实时频谱分析仪是具有多种功能的射频测量仪器,采用成熟的射频和数字中频处理技术,性能出色,体积小巧,操作便捷,各项指标均达到了同类产品的国际领先水平,是一款性能优异的实时频谱分析仪。

    · 频率范围9 kHz 到3.2 GHz/5.0 GHz/7.5 GHz,最小分辨率带宽1 Hz
    · 显示平均噪声电平低于-165 dBm/Hz,全幅度精度优于0.7 dB
    · 标配前置放大器,跟踪源,远程控制指令集,EasySpectrum上位机软件
    · 选配传输响应,驻波比测量,信号功率测量,EMI预兼容测试


    矢量网络分析
    频率范围从最低100 kHz到最高7.5 GHz:

    · 矢量网络分析,支持幅度和相位响应同时测量,矢量S11和S21参数同时测量;
    · 单端口方向40 dB,传输动态范围超过70 dB,支持端口扩展和可配的速度系数;
    · 显示反射/传输系数,回波/插入损耗,相位,群时延,驻波比,Smith圆图,极坐标圆图等多种格式;
    · DTF电缆和天线测量,基于网络分析时域测量的电缆和天线参数测量分析,可完成电缆故障点定位,阻抗分析等功能;
    · 配置3.5G范围N型OSL机械校准件;




    高速稳定的实时频谱采集、分析、显示
    SSA3000X-R实时频谱分析仪可设定频率模板触发功能,无缝采集分析被测信号(带宽信号),适用于观测分析小信号和跳频信号。

    · 可选实时分析带宽:标配25 MHz,选配40 MHz
    · 丰富的显示功能:提供光谱图、概率密度谱和时间功率等多种显示方式
    · 可设定的频率模板触发功能
    · 丰富的应用领域:无线连接和移动通信测量,宽带信号捕获与分析,通信和微波实验课程,电磁兼容测试,天线和电缆测量等


    丰富的测量功能
    SSA3000X-R具备多种测量模式,满足不同的测试需求:

    · 频谱分析模式:最小1 Hz的分辨率带宽和低至-165 dBm/Hz的显示平均噪声电平
    · 实时频谱模式:支持Density,3D,Spectrogram,PvT等多种显示方式,多维度观察复杂瞬变信号
    · 调制分析模式:支持AM/FM,ASK/FSK/PSK/MSK/QAM测量分析
    ​· 反射驻波测量:使用外置电桥实现S11电压驻波比测量,调试天线端口匹配
    ​· EMI预兼容测试:标配对数频率轴和限制线,可选配EMI滤波器和准峰值检波器

    规格参数


    测量频率范围 SSA3032X-R:9 kHz~3.2 GHz
    SSA3050X-R:9 kHz~5.0 GHz
    SSA3075X-R:9 kHz~7.5 GHz
    分辨率带宽 SSA3032X-R:1 Hz~3 MHz
    SSA3050X-R:1 Hz~3 MHz

    SSA3075X-R:1 Hz~3 MHz
    显示平均噪声电平 SSA3032X-R:-165 dBm/Hz
    SSA3050X-R:-165 dBm/Hz
    SSA3075X-R:-165 dBm/Hz
    单边带相位噪声 <-98 dBc/Hz@1 GHz,10 kHz offset,典型值
    跟踪源(标配) SSA3032X-R:100 kHz~3.2 GHz
    SSA3050X-R:100 kHz~5.0 GHz
    SSA3075X-R:100 kHz~7.5 GHz
    实时分析带宽 25 MHz(标配),40 MHz(选配)
    幅度准确度 < 0.7 dB
    实时频谱视图 概率密度谱,瀑布图,3D频谱,时间功率谱
    高级测量功能(选配) CHP, ACPR, OBW, CNR, Harmonic, TOI, Monitor
    型号调制分析(选配) AM, FM, ASK, FSK, MSK, PSK, QAM
    电磁兼容测试(选配) EMI Filter and Quasi-Peak Detector, Log Scale and Limit Line
    通信接口 LAN, USB Device, USB Host(USB-GPIB)
    远程控制能力 SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet
    选远程控制器 NI-MAX, Web Browser, Easy Spectrum software, File Explorer
    显示 10.1 英寸(1024x600)显示屏,支持鼠标和键盘

























    型号

    频率范围

    实时分析带宽

    分辨率带宽(RBW)

    相位噪声(典型值)

    显示平均噪声电平(DANL)

    跟踪发生器

    含税价
    SSA3032X-R

    9 kHz ~ 3.2 GHz

    25 MHz,40 MHz

    1 Hz ~ 3 MHz

    <-98 dBc/Hz

    -165 dBm/Hz

    100 kHz ~ 3.2 GHz

    ¥43,880
    SSA3050X-R

    9 kHz ~ 5.0 GHz

    25 MHz, 40 MHz

    1 Hz ~ 3 MHz

    <-98 dBc/Hz

    -165 dBm/Hz

    100 kHz ~ 5.0 GHz

    ¥59,880
    SSA3075X-R

    9 kHz ~ 7.5 GHz

    25 MHz, 40 MHz

    1 Hz ~ 3 MHz

    <-98 dBc/Hz

    -165 dBm/Hz

    100 kHz ~ 7.5 GHz

    ¥88,880
