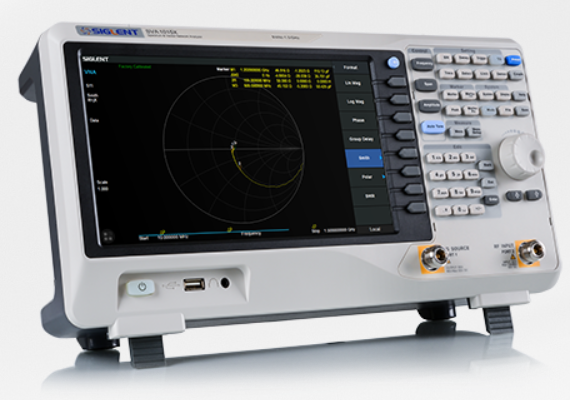

鼎阳SVA1000X 系列矢量网络&频谱分析仪

面议
销售热线:
86-021-64511359

产品介绍


    主要特性
    频率范围9 kHz~1.5 G/3.2 GHz/7.5 GHz
    矢量网络分析范围100 kHz ~最高7.5 GHz
    显示平均噪声电平DANL< -165 dBm/Hz
    相位噪声< -98 dBc/Hz
    标配跟踪源和前置放大器

    多功能加持:5合1
    矢量网络分析+ EMI预兼容测试+ DTF电缆和天线测量+ 频谱分析仪+调制分析= SVA1000X

    SVA1000X作为鼎阳科技频谱分析和网络分析的多功能合一的分析仪,采用先进的微波技术和现代数字处理算法,功能丰富,性能优异,采用现代工业设计,各项指标均达到了国际同类产品的领先水平,既具备SSA3000X频谱仪系列的全部功能和性能,也通过内置100k-7.5G的定向耦合器,亦是一款功能完整的双端口单方向矢量网络分析仪。同样体积,更多功能,是教育教学和射频工程师的利器。

    矢量网络分析
    频率范围从最低100 kHz到最高7.5 GHz:

    · 矢量网络分析,支持幅度和相位响应同时测量,矢量S11和S21参数同时测量;
    · 单端口方向40 dB,传输动态范围超过70 dB,支持端口扩展和可配的速度系数;
    · 显示反射/传输系数,回波/插入损耗,相位,群时延,驻波比,Smith圆图,极坐标圆图等多种格式;
    · DTF电缆和天线测量,基于网络分析时域测量的电缆和天线参数测量分析,可完成电缆故障点定位,阻抗分析等功能;
    · 配置3.5G范围N型OSL机械校准件;

    低成本的EMI预兼容测试方案
    在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持,包括:

    · 测试补偿Correction,针对探头,天线,LISN,电缆的频响补偿功能
    ​· 限制线判断Limit,加载EMI国际标准限制线,或用户自定义限制线
    ​· 符合CISPR 16的EMI滤波器和准峰值检波器,可配置准峰值的测量驻留时间
    ​· 提供SRF5030T近场探头套装,针对空间辐射,线​缆,PCB等查找干扰源
    ​· 提供SEM5040A人工电源网络,可进行单相设备传导骚扰电压测量
    ​· EasySpectrum上位机软件,支持完整的EMI预兼容测试自动化实施流程

    调制分析,深度剖析调制信号
    具备丰富的解调分析功能:

    · 支持AM/FM模拟调制分析,以及ASK/FSK/PSK/MSK/QAM数字调试分析等复杂调制分析功能
    · 具备EVM,幅度和相位偏移误差,IQ偏移误差,增益不平衡等多种数据分析能力
    · 具备眼图,星座图,相位图,属于,频域,误差域等多种分析格式

    丰富的信号功率测量
    · 信道功率(CHP, Channel Power)
    · 邻道功率比(ACPR, Adjacent Channel Power Ratio),
    · 占用带宽(OBW, Occupied Bandwidth),
    · 时域功率(T-Power, Time Domain Power),
    · 载噪比(CNR, Carrier Noise Ratio),
    · 三阶交调分析(TOI, Third-Order Intercept),
    · 谐波分析(Harmonic measurement),
    · 频谱监测瀑布图(Spectrum Monitor)

    极简设计,便捷好用

    现代工业设计,大气简洁的显示界面和操作方式
    多点电容触摸屏,支持鼠标和键盘
    支持屏幕编辑和保护
    高级远程控制:支持基于电脑或手持终端设备的远程网络监控,FTP文件操作



    规格参数
    型号 SVA1015X SVA1032X SVA1075X
    频率范围 9 kHz ~ 1.5 GHz 9 kHz ~ 3.2 GHz 9 kHz ~ 7.5 GHz
    分辨率带宽 1 Hz ~ 1 MHz 1 Hz ~ 1 MHz 1 Hz ~ 3 MHz
    显示平均噪声电平 -156 dBm/Hz -161 dBm/Hz -165 dBm/Hz
    相位噪声 <-99 dBc/Hz <-98 dBc/Hz <-98 dBc/Hz
    三阶交调 +8 dBm +10 dBm +14 dBm
    全幅度精度 <1.2 dB <0.7 dB <0.7 dB
    跟踪源 标配 标配 标配
    多点触摸屏 标配 标配 标配
    校准件 选配 选配 选配
    电缆故障点定位 选配 选配 选配
    高级测量套件 信道功率,邻道抑制比,占用带宽,时域功率,载噪比,三阶交调分析,谐波分析,瀑布图
    EMI预兼容测试套件 EMI滤波器,准峰值检波器,免费EasySpectrum上位机软件
    数字和模拟调制分析 ASK,FSK,AM,FM,QAM,PSK,MSK
    通信接口 USB Device,USB Host(可扩展鼠标和键盘,USB-GPIB卡),LAN
    远程驱动 支持基于USB-TMC/VX|-11/Socket/Telnet的SCPI/Labview/IVI驱动
    远程控制软件 Easy Spectrum上位机软件,网络浏览器,NI-MAX,File Explorer
    型号

    频率范围

    矢量网络分析范围

    分辨率带宽(RBW)

    相位噪声(典型值)

    显示平均噪声电平

    跟踪源

    含税价
    SVA1015X

    9 kHz ~ 1.5 GHz

    100 kHz ~ 1.5 GHz

    1 Hz ~ 1 MHz,1-3-10 步进

    <-99 dBc/Hz

    -156 dBm/Hz

    5 MHz ~ 1.5 GHz

    ¥21,180
    SVA1032X

    9 kHz ~ 3.2 GHz

    100 kHz ~ 3.2 GHz

    1 Hz ~ 1 MHz, 1-3-10步进

    <-98 dBc/Hz

    -161 dBm/Hz

    100 kHz ~ 3.2 GHz

    ¥36,680
    SVA1075X

    9 kHz ~ 7.5 GHz

    100 kHz ~ 7.5 GHz

    1 Hz ~ 3 MHz, 1-3-10步进

    <-98 dBc/Hz

    -165 dBm/Hz

    100 kHz ~ 7.5 GHz

    ¥ 78,880
