德国EA双向电源在电动车电机测试中的应用

发布时间:2022-07-21 点击数:2062

    在电动车电机和其他各种大功率电机测试中,防止倒灌电流伤害电源是工程师需要考虑的。通常的方案是一、根据电机的倒灌电流选取合适的二极管串在电路中,阻止电流反灌。这种方案虽然简便易行,但是一来二极管有压降,二来最终二极管也容易损坏,最后还是导致电源损坏。

     二是在电源输出端并接一个和倒灌电流大小匹配的电子负载。这种方案可行,但是空间上多加了一台设备。

     三是采用双向直流电源。德国EA双向直流电源,分PSB和PSBE(经济型,省略函数发生器功能)两个类型。两类双向直流电源均可很好的实现诸如电动车电机的测试工作。简单原理是,双向电源,既是源,也是载,可以根据电路实际情况,识别出当前应该输出能量成为源,还是吸收能量成为载(或被称为“汇”)。

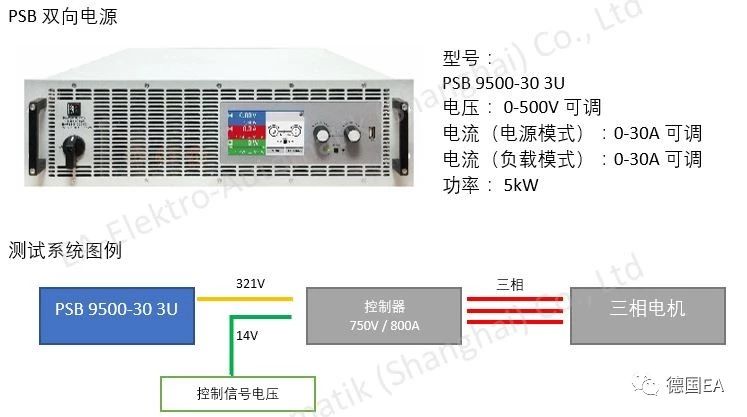

测试条件:
被测品:电机控制器,三相电机
测试用电源型号:PSB 9500-30 3U , 500V / 30A / 5kW
电机转速:6000 rpm,来回转向

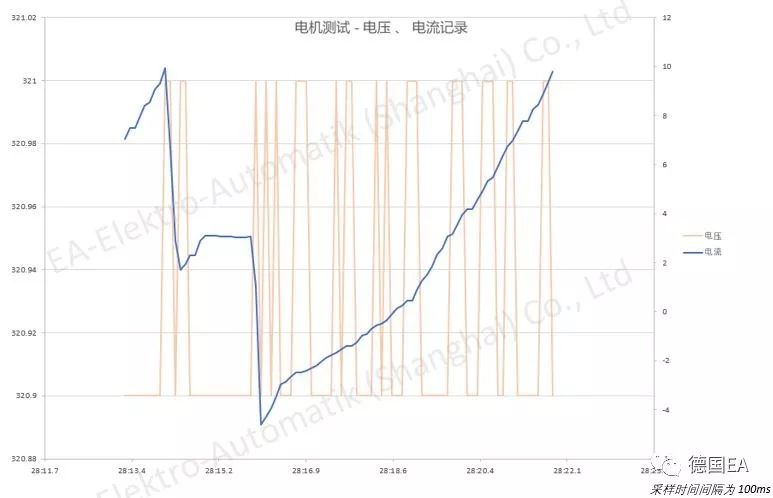

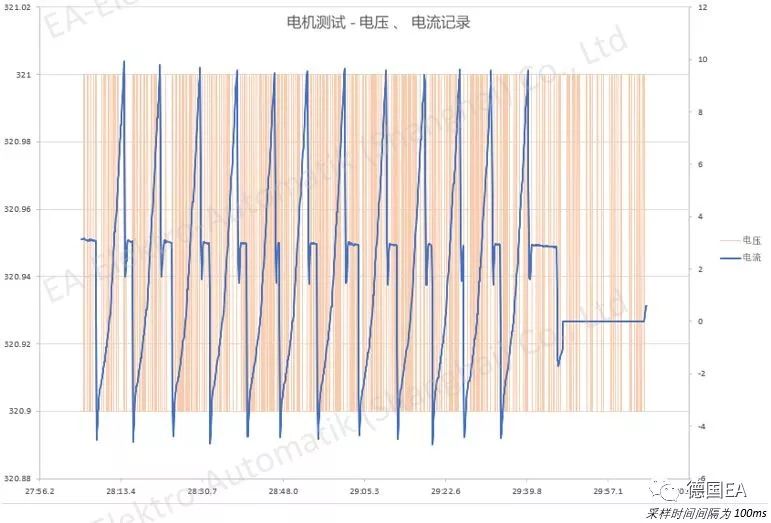

测试结果:

测试过程:电机以6000rpm 顺逆时针来回转向,转向时间设定为0.5s。
电压:波动范围在320.9V – 321V
电流:转向时反向电流接近5A

总结:德国EA双向直流电源能有效驱动电机,通过双向电源的特性,在电机急速转向时,把回流电流吸收,保持控制器驱动电压的稳定(避免因为普遍传统电源没有回收功能所造成的反向电源冲击),充分说明PSB 9000 3U系列双向电源能有效模拟电池驱动电机,并可以配合授权软件,记录电流电压的动态变化。

PSB 10000系列 – 大功率双向电源
德国EA(ElektroAutomatik)为了满足业界需求,最新推出型号PSB 10000 2U,3U,4U系列双向电源。

德国EA双向直流电源常见系列

EA-PSB 10000 2U 双向直流电源 600W~3kW

EA-PSB 10000 3U 双向直流电源 5100W~15kW

EA-PSB 10000 4U 双向直流电源 30kW

EA-PSB 9000 3U 双向直流电源 5kW~15kW






以上是德国EA电源授权代理商上海雨芯仪器为您提供的关于德国EA双向电源在电动车电机测试中的应用的相关内容,希望对您有所帮助。
