EA电池阻抗分析仪为研发与质量控制提供关键洞察

超越常规：高频电池阻抗分析如何为研发与质量控制提供关键洞察

在锂离子电池的测试领域，电化学阻抗谱（EIS）被誉为“电池的CT扫描”，能够无损地窥探电池内部的健康状态和反应过程。传统阻抗分析设备通常将频率上限设定在1 kHz左右，足以满足基础的内阻（DCR）和一致性筛选。然而，随着对电池性能、寿命和安全性的要求日益严苛，更高频率的测试能力（如10 kHz） 正成为高端研发与精准质量控制的决胜关键。

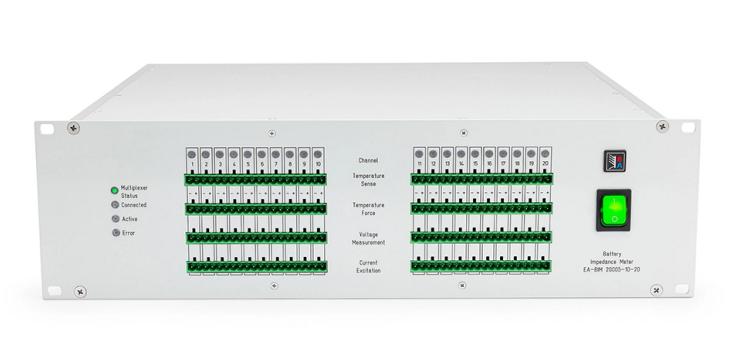

本文以EA-BIM 20005 20通道电池阻抗分析仪（频率范围：1 mHz - 10 kHz） 为例，探讨其相比传统1 kHz设备在几个核心应用场景中的不可替代价值。

一、 为什么需要10 kHz？高频数据的独特价值

电池的阻抗谱包含丰富的信息，不同频率段对应不同的内部物理化学过程：

• 高频区（>1 kHz）：主要反映电极/电解液的界面特性（电荷转移电阻、双层电容）、欧姆内阻（电解液、集流体、连接电阻）和电感效应（导线和极耳布局）。

• 中低频区：主要反映离子在电极颗粒中的扩散过程（Warburg扩散）和固相扩散等慢过程。

将频率上限从1 kHz提升到10 kHz，意味着我们能更清晰、更精确地捕捉到电池内部最快的动态过程，这对于解析界面反应、诊断微小缺陷和评估动态性能至关重要。

二、 典型应用场景对比分析

场景一：动力电池包（PACK）产线末端（EOL）测试

• 目标：在节拍时间内快速筛查出存在极耳虚焊、连接不良等缺陷的电池包，实现“零缺陷”出厂。

• 传统1 kHz方案：擅长测量整体DCR，能发现严重的连接故障，但对于微米级的极耳虚焊或模组Busbar的轻微瑕疵，其产生的微小阻抗变化极易被淹没在总体数据中，导致漏检。

• EA-BIM 20005 (10 kHz) 方案：高频电流对接触电阻和寄生电感极度敏感。极耳焊接不良会在10 kHz频谱上表现出独特的异常特征，使设备能够像“高清超声”一样精准定位这些肉眼不可见的工艺缺陷，极大提升出厂产品的安全性和可靠性。

场景二：电池材料研发

• 目标：评估新型电极材料（如硅碳负极）、电解液或添加剂的性能，理解其界面反应机理。

• 传统1 kHz方案：基本无效。1 kHz无法提供电极/电解质界面的关键信息，研究人员无法解析电荷转移电阻（Rct）或双层电容（Cdl）的变化。

• EA-BIM 20005 (10 kHz) 方案：不可或缺。10 kHz数据是分析界面反应动力学的“黄金区间”，能够精准量化：

  • 电荷转移电阻（Rct）：判断反应快慢，评估快充能力。

  • SEI膜阻抗与电容：分析界面膜的稳定性和生长情况。

  • 为开发更高性能、更长寿命的电池提供直接的数据支持。

场景三：电池梯次利用与健康状态（SOH）评估

• 目标：快速准确评估退役动力电池的健康状态，判断其是否适合用于储能等梯次利用场景。

• 传统1 kHz方案：可通过DCR增长初步估算SOH，但无法区分老化模式。两个SOH同为80%的电池，可能一个因活性锂损失（SEI增厚），另一个因活性物质损耗，两者在未来寿命和安全性上表现迥异，仅靠DCR会导致误判。

• EA-BIM 20005 (10 kHz) 方案：通过全频谱进行老化模式解析。高频段阻抗增大通常指向SEI膜增厚（活性锂损失），而中低频变化可能指向活性物质损耗。这种深度诊断能力为梯次利用的安全性评估和价值判断提供了科学依据。

场景四：高功率电池（无人机、高性能汽车）性能验证

• 目标：确保电池在极高峰值功率需求下（如急加速、高倍率放电）电压跌落最小，性能稳定。

• 传统1 kHz方案：反映的是相对稳态的内阻，难以精确模拟微秒级/毫秒级的瞬时大电流脉冲响应。

• EA-BIM 20005 (10 kHz) 方案：高频阻抗与电池的脉冲功率能力和动态响应直接相关。其数据可用于构建更精确的电池仿真模型，从而预测电池在真实、剧烈工况下的表现，这是传统设备无法做到的。

三、 总结与建议

选择建议：

• 如果您的核心需求是生产线上的常规分选、容量配对和基础DCR检查，追求性价比和测试速度，那么传统1 kHz设备是完全足够的选择。

• 如果您的业务涉及：

  • 前沿电池材料与电解液研发

  • 动力电池包的“零缺陷”高质量管控

  • 退役电池的精准健康状态与安全评估

  • 高功率电池的性能模拟与验证

那么，投资像EA-BIM 20005这样具备10 kHz高频测试能力的设备，将不再是性能过剩，而是为您带来关键比较优势和深度洞察能力的必需之举。它不再是简单的“测量仪”，而是推动您研发和产品质量迈向更高层次的“诊断专家系统”。

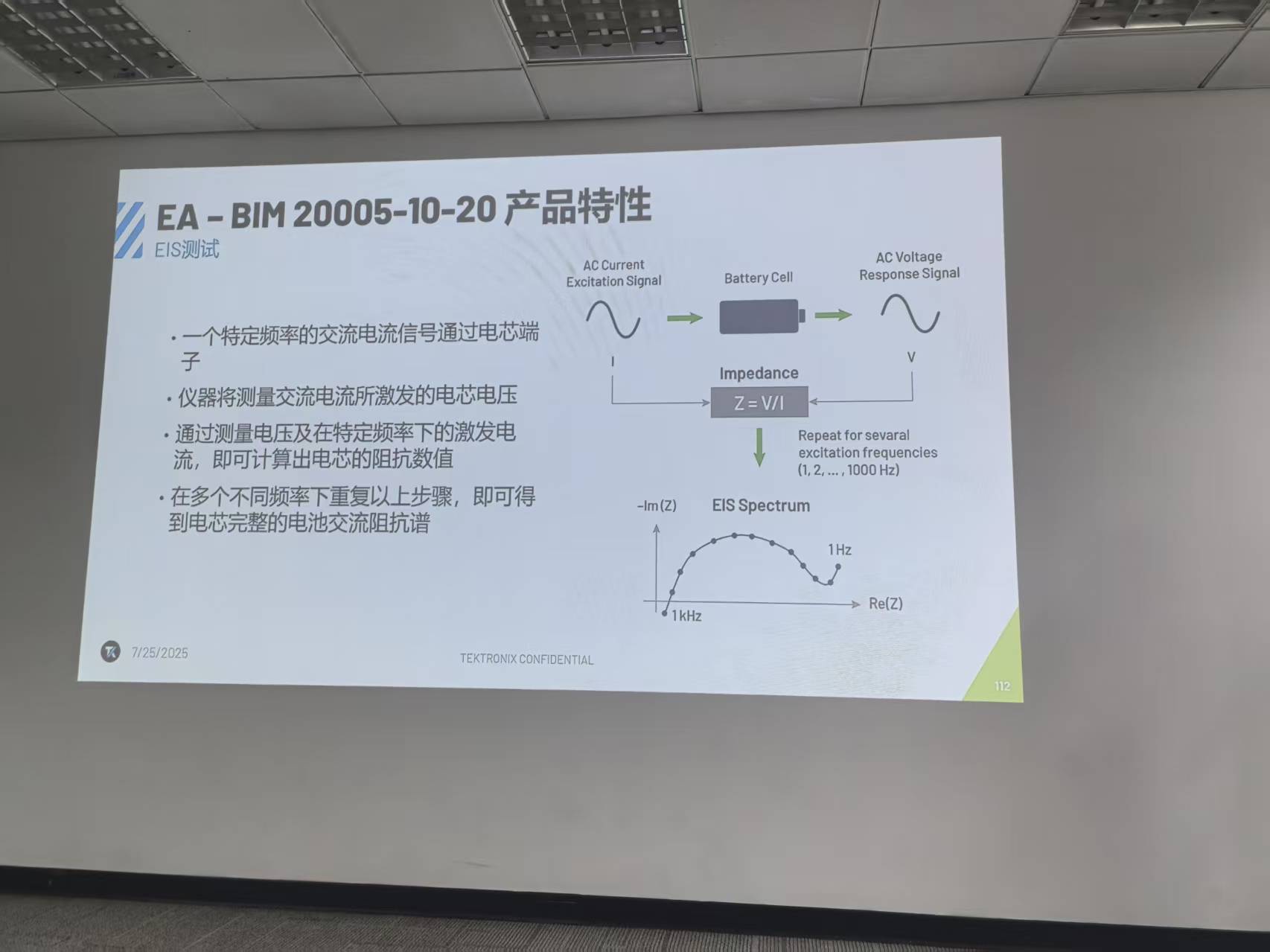

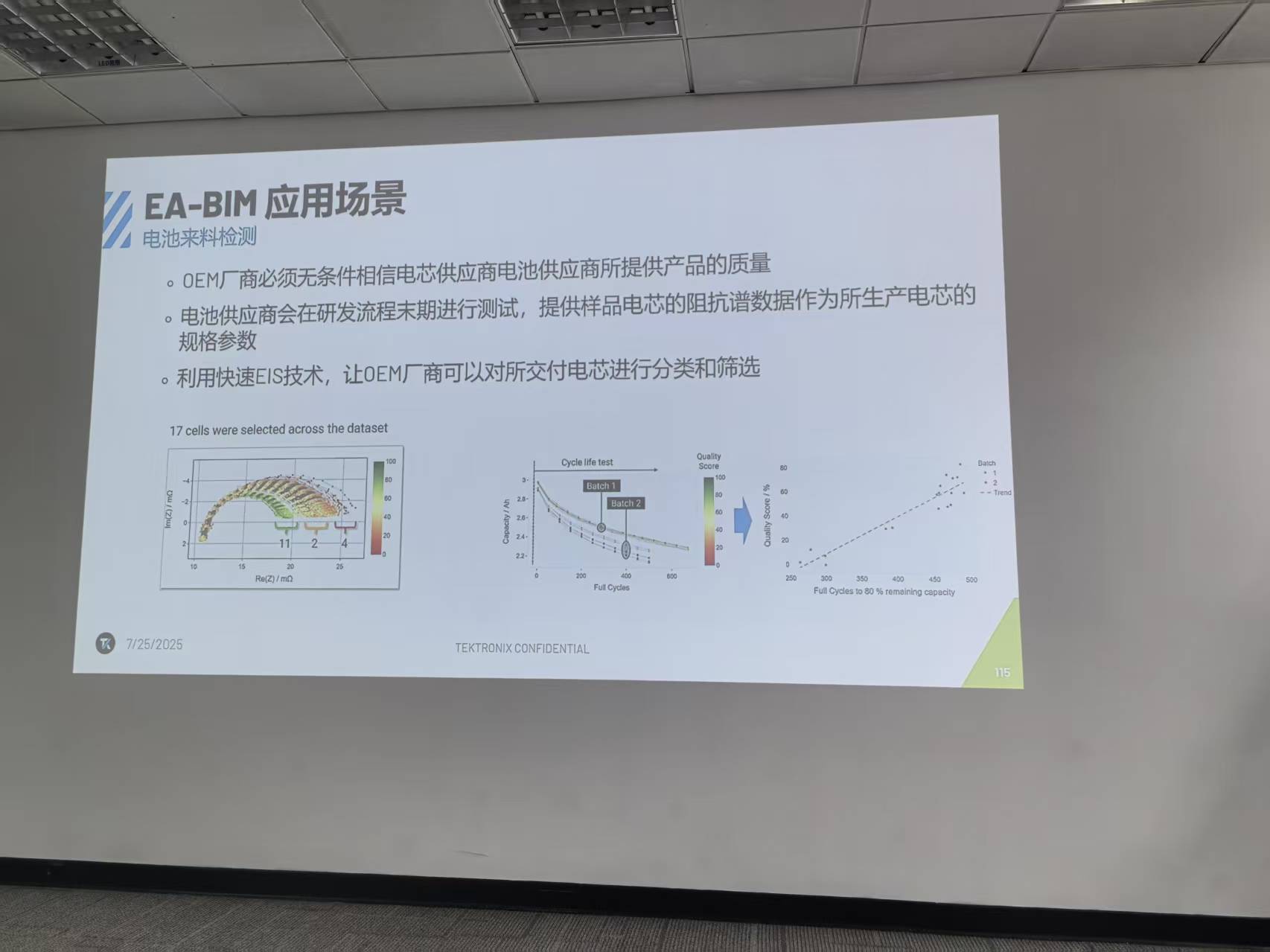

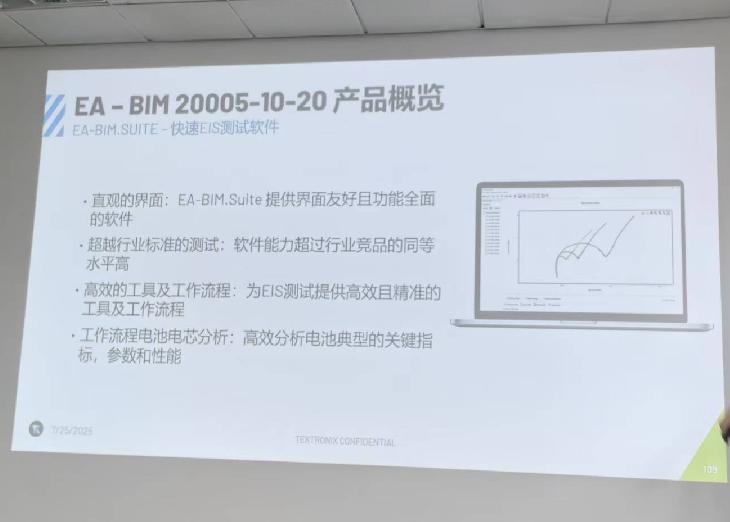

分享部分内部培训照片
