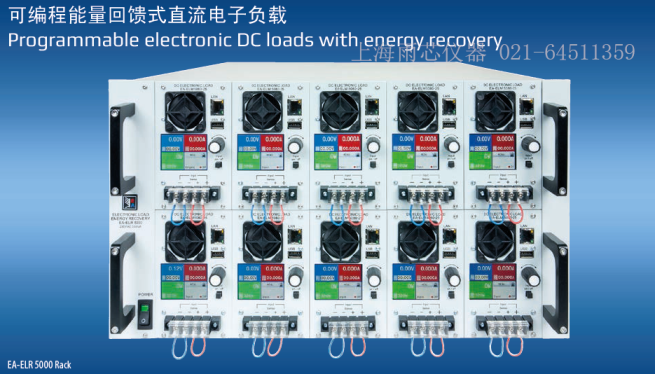

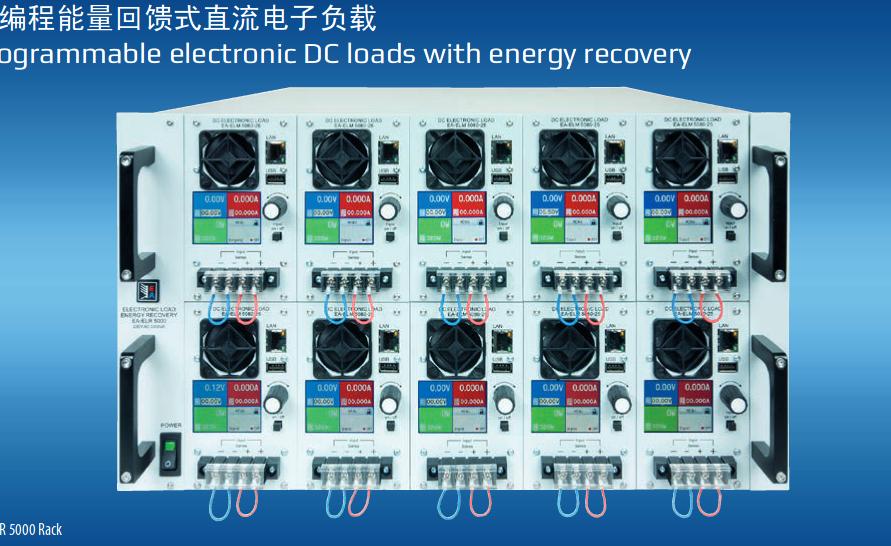

新系列EA-ELR 5000专门设计成可配置成多通道直流电子负载的。在一个19”的机柜系统内，可以安装10台功率为320 W的直流负载模块。每个模块可独立操作，但是要求机柜内安装能量转换的DC-AC逆变设备。模块还可扩展，可将模块的直流输入端并联起来。负载模块有两种输出电压，一个是80 V，一个是200 V。并且配有通用的调整模式：恒压(CV)，横流(CC)与恒功率(CP)。

能量返回功能可使产生的直流电同步转化成正弦波电流，然后返回给当地电网。这不仅摆脱了以前的热耗散问题，同时还节省了用电成本。彩色TFT触摸屏可直观地进行手动操作。

本产品标配一个以太网端口，从而可将负载产品轻易地集成到LAN产品的网络中。通过随附的Windows软件或者在abView或其它IDE创建的客户定制应用可以从外部控制。另外还支持SCPI通讯协议与ModBus。

功率、电压和电流等级

本系列有两个负载型号。一款型号的输入电压最大为80 V DC，另一款为200 V。两款型号最大功率为320 W。因此80 V型号可以吸收电流25 A，而200 V则可吸收10 A。将10台这样的负载模块装入一单独的机柜内，可以组成最大3200 W的功率。

机械结构

装负载模块的机架为6U高，19“宽，深度为480mm。适合放入不同尺寸的19“机柜。

供电

本机架的操作电压为230 V AC (±10%)的，可匹配16 A 的墙插或类似插座。能量反馈功能要求电网上一直接有足够的设备，并且要消耗这返回的能量。

可选择给电网装一监控设备“ENS”（见131页），该设备可拆卸且为模块式。

如选择安装“ENS2”，电网将变成三相电（L1, L2, L3,N, PE）。

能量返回

本负载最主要的特点是其AC输入端，即电网连接端，它也可用作直流电返回的输出端，转换效率接近93%。这种能量转换方式有助于降低用电成本，且避免使用昂贵的制冷系统，因为普通电子负载使用过程中会将直流输入电量转化成热量，从而需要制冷系统进行冷却。

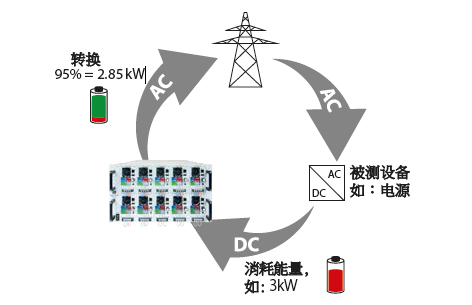

原理图如下：

此类回馈式负载不可用作发电。我们还有另外一个监控设备（自动隔离件，ENS），能加强对人体与设备的安全，特别是在运行此类隔离操作的时候。

不管用户是否装有此类监控设备，我们产品上都配有一简易无冗余关闭功能，遇到电网连线突然断开时会关闭产品。本产品可监控AC电压和频率，当超过功率上限或下限时，会自动关闭功率模块。

操作面板（HMI）

手动操作通过阻性触摸屏、两个旋钮与一个按钮来完成。这个彩色显示器能一次性显示所有设定与实际值。在人机界面也可完成整个设置，包括序列发生器的配置。

序列发生器

本产品还有一个特别功能，就是数字式序列发生器。利用半自动序列块（最多100）可以控制负载产品。这些序列块由可编程的设定电压、电流与功率，再加上时间组成。发生器可以针对任何或所有设定值立刻描绘出一个方形波信号。

远程控制 & 连接

进行远程控制时，可使用模块上面前板默认配置的Ethernet/LAN端口。通过这个连接，用户可以使用SCPI语言或ModBus协议控制模块的所有功能。

产品前方还有一个USB端口，用来插U盘，方便上传与保存序列，以便安装控制面板的固件升级文档。

应用到LabView IDE时，我们给Ethernet常用接口提供即用版(VIs)。通过通讯协议文档还可支持其它IDE与接口。可上传和存储文档。

选项

配16端口的标准以太网交换机，适合装入19“机架
