EA-PS 9080-50 1U 概要
本产品为德国EA电源,是一款优质德国电源,在进口直流电源中被广泛用于汽车测试电源等领域。

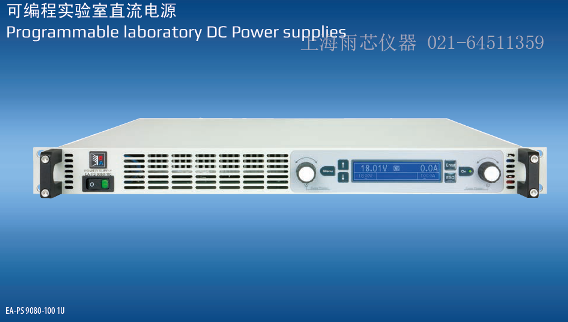

EA-PS 9000 1U系列是一款由微处理器控制的实验室电源。其标准型号配备多种功能和特征,让用户使用起来更方便、有效。所有这些功能全部浓缩在44 mm高度的产品内。
控制面板上清晰地分布有两个旋钮、六个按键,以及两个LED灯。同时还有一显示所有数值与状态的蓝色液晶显示器,从而简化了产品的使用。
交流输入
本系列所有型号都采用主动式功率因数校正线路,1.5 kW以下型号可在100 VAC至264 VAC的输入电压范围下使用。
两种功率级别的产品都会在输入电压低时自动减少输出功率,因此1.5 kW型号在输入电压为100...1150 VAC时仍有1 kW。3 kW型号在输入电压为180...207VAC时仍可供应2.5 kW。
功率
所有型号的输出功率都可灵活调整。可在较低电流时输出较高电压,或在低电压时输出较高电流,但总是维持在最大额定功率范围内。它们的设定功率都可调,因此仅用一台产品就能覆盖广泛的应用。
直流输出
本系列有多款不同型号,可选择0...80 V至0...750 V输出电压,0...6 A至0...100 A输出电流,0...1500 W至0...3000 W输出功率的类型。因此不管是手动控制还是远程控制(模拟或数字),都可在0%与100%
之间连续调节电流、电压与功率。直流输出端位于产品后板。
放电电路
额定输出电压为200 V或以上的产品,其输出电容都配有一放电电路。在空载或带小负载时,它能确保危险电压在直流输出关闭后降至60 V DC以下。该电压值被认为是对人体安全的最高电压。
保护功能
为保护连接设备,可给产品设定一过压保护极限值(OVP),以及过流(OCP)与过功率(OPP)保护极限值。
一旦因故超过这三个值中的一个,直流输出会被立即切断,并在显示器与接口端发出一状态信号。本产品还有过温保护,如果产品过热,它会关断直流输出。
显示器和控制键
产品所有重要信息都清晰地显示在点阵显示屏上。通过该显示器,电压与电流的实际输出值和预设值,(CV, CC, CP) 实际控制状态与其它状态,报警与设置菜单的设定,都清晰展现出来。

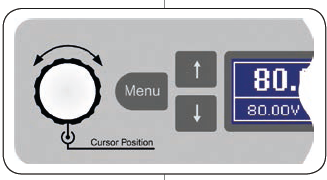

为了便于旋钮能调节参数,只需按一下该旋钮,就可更换数值小数点后的光标位置。所有这些特性都有助于操作者的便利性。其面板锁定功能可锁住整个面板,从而保护产品与连接负载免受意外误用。
模拟接口
产品后板上装有一隔离模拟接口端子。它具有一模拟输入脚,接上0 V...10 V或0 V...5 V电压,可设置0...100%的输出电压、电流与功率。要监控输出电压与电流,可给模拟输出脚接上0 V...10V或0 V...5 V电压来完成。此外,还有几个输入脚和输出脚,可用来控制和监控产品状态。
数字接口
本系列标配有两个电隔离数字接口。分别是1x USB& 1x Ethernet。可通过发送SCPI语言指令或ModBusRTU协议,经它们控制和监控产品。产品的远程控制可由所供软件EA Power Control或者客户定制应用来完成,我们提供有编程文档,以及LabView? Virtual Instruments (VIs)。
