EA-PSI 9200-25 2U为德国EA电源,是一款优质德国电源,在进口直流电源中被广泛用于汽车测试电源等领域。
EA-PSI 9200-25 2U产品技术规格书(点击右键另存为)和使用手册(点击进入)由德国EA代理,上海雨芯仪器科技有限公司提供(https://www.raincoming.com)
EA-PSI 9200-25 2U概要
本产品为德国EA电源,是一款优质德国电源,在进口直流电源中被广泛用于汽车测试电源等领域。

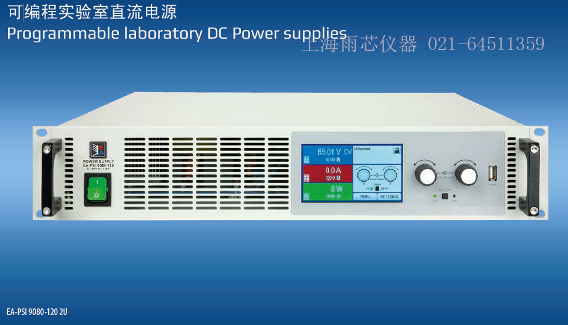

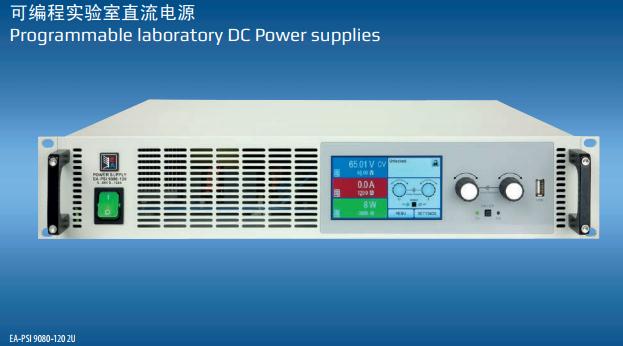

EA-PSI 9000 2U系列是一款由微处理器控制的实验室电源。它立足于用户友好的交互式操作概念,配备一套完整的标准功能。其输出参数、监控功能与其它设定都可配置,而且可更换式数字接口模块极其智能且操作舒适。所有输出参数的监控功能可帮助用户减少测试设备,几乎可不用安装外部监控硬件与软件。由两旋钮,一个按键,两个LED以及TFT彩色触摸屏组成的控制面板,显示所有关键数值与状态,用户只需轻轻一点手指,就可轻松操作本设备。若要集成到半自动与远程控制的自动化测试系统中,在其背面提供有一组接口(模拟与数字)。
功率级自动调整
本系列所有型号的输出功率都可灵活调整。可在较低电流时输出较高电压,或在低电压时输出较高电流,但总是维持在最大额定功率范围内。它们的设定功率都可调,因此仅用一台产品就能覆盖广泛的应用。
交流输入
本系列采用主动式功率因数,1.5 kW以下型号的输入电压为90 VAC至264 VAC,适合全球范围内使用。1.5 kW的型号在供电电压<150 VAC时,输出功率自动减少到1 kW,3 kW的<205 VAC时,则减少到2.5 kW。
直流输出
本系列有0...40 V和0...750 V输出电压,0...4 A和0...120 A输出电流,0...1000 W和0...3000 W输出功率的不同型号。不管是手动控制还是远程控制(模拟或数字),都可在0%至100%之间连续调节电流、电压与功率。输出端位于产品后面板上。
放电电路
额定输出电压为200 V或以上的产品,其输出电容都配有一放电电路。在空载或带小负载时,它能确保危险电压在直流输出关闭后降至60 V DC以下。该电压值被认为是对人体安全的最高电压。
内置模拟接口
产品后板上装有一隔离模拟接口端子。它具有一模拟输入脚,接上0 V...10 V或0 V...5 V电压,可设置0...100%的输
出电压、电流、功率与内阻。要监控输出电压与电流,可给模拟输出脚接上0V...10 V或0 V...5 V电压来完成。此外,
还有几个输入脚和输出脚,可用来控制和监控产品状态。
保护功能
为保护连接设备,可给产品设定一过压保护极限值(OVP),以及过流(OCP)与过功率(OPP)保护极限值。一旦因故超过这三个值中的一个,直流输出会被立即切断,并在显示器与接口端发出一状态信号。本产品还有过温保护,如果产品过热,它会关断直流输出。
远程感测
远程感测输入端可直接连到负载设备,以补偿连线上的部分压降。如果感测输入端已接到负载上,本电源会自动调整输出电压,以确保负载获得准确所需的电压值。

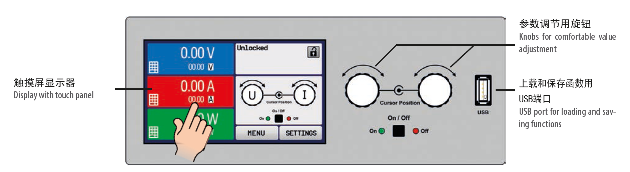

触摸屏显示器
设定与实际输出电压、电流与功率都清晰显示于图形显示器上。彩色的TFT屏幕为点触式,用一个手指就能控制所有功能。
通过旋钮或者数字键盘直接输入参数,也可调节设定电压、电流、功率或阻值(内阻模拟)。若想防止意外操作,可锁定所有操作键。
