当前位置:首页>产品中心>鼎阳示波器>鼎阳SDS5000X 系列超级荧光示波器

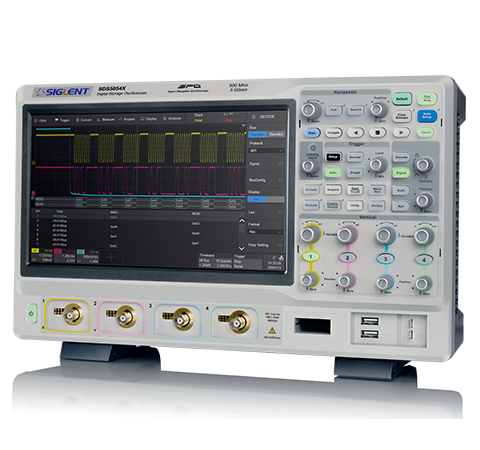

鼎阳SDS5000X 系列超级荧光示波器

  • 价格:面议
购买咨询:

产品介绍

    SDS5000X 系列超级荧光示波器

    主要特性

    • 带宽350 MHz, 500 MHz, 1 GHz
    • 实时采样率 5 GSa/s
    • 存储深度 250 Mpts
    • 波形刷新率500,000 wfm/s(Sequence模式)
    • 混合信号测量(MSO)



    多点触摸,远程控制
    SDS5000X配备10.1英寸触屏,可快速调整波形位置,设定区域触发,进行参数选择和设置。SDS5000X支持多达几十种参数测量,如果用传统的旋钮进行选择,无疑会耗费大量时间,触屏选择,省时省力。此外,SDS5000X还支持外接鼠标和键盘。

    网页远程控制(Webserver),无需安装大容量的驱动程序即可远程控制示波器,通过后端VGA接口,可进行测量结果演示。同时,SDS5000X也配备了免费的上位机软件,支持SCPI编程命令。
    丰富的触发类型
    SDS5000X支持多达11种智能触发类型,能快速触发不同特征的信号。比如使用欠幅触发(Runt)可快速在设定幅度值处触发。

    特殊的信号使用传统的触发类型可能需要进行接近20步的设置步骤,为此,SDS5000X在所有触发类型上面都增加了区域触发功能。通过简单的画定触发区域框即可对复杂信号进行‘’一步触发‘’。

    SDS5000X支持的触发源包括4个模拟通道,16个数字通道,EXT,EXT/5,AC Line。
    覆盖多种行业的串行协议触发和解码
    SDS5000X提供多种串行协议触发和解码,覆盖多个行业。

    I2C, SPI   嵌入式串行协议触发及解码
    UART   PC串行协议触发及解码
    CAN, CAN FD, LIN, FlexRay   汽车串行协议触发及解码
    I2S  音频串行协议触发及解码
    MIL-STD 1553B   航空航天串行协议触发及解码

    强大的测量功能
    SDS5000X目前可支持超过55种参数测量。高级测量功能可同时测量12种参数,并以趋势图的形式显示参数值变化趋势。打开统计功能可显示参数当前值,平均值,最小值,最大值,标准差和统计次数。并且参数值分布情况可以直方图的方式形象展示,比如在测时钟抖动时,可直观看到抖动的分布情况。

    如果要选择特定的区域进行测量,可使用门限测量功能,然后移动光标进行区域选择。

    测量的信源选择包括模拟和数字通道以及Zoom之后的信号,MATH波形,Ref波形。
    多合一的示波器
    SDS5000X集多种功能于一体,大大节省了空间并给用户提供了更多的价值。

    16通道逻辑分析仪
    25 MHz隔离信号源模块,可配合波特图功能进行电源环路响应测试
    模板测试
    数字万用表
    波特图功能
    电源分析软件
    计数器
    频率计
    型号

    模拟带宽

    通道数

    最高实时采样率

    最高波形捕获率

    最大存储深度

    参考价(含税)
    SDS5104X

    1 GHz

    4 + EXT

    5 GSa/s

    500,000 wfm/s

    250 Mpts/CH

    ¥ 59,980
    SDS5102X (停产)

    1 GHz

    2 + EXT

    5 GSa/s

    500,000 wfm/s

    250 Mpts/CH

    ¥ 53,080
    SDS5054X

    500 MHz

    4 + EXT

    5 GSa/s

    500,000 wfm/s

    250 Mpts/CH

    ¥ 46,180
    SDS5052X (停产)

    500 MHz

    2 + EXT

    5 GSa/s

    500,000 wfm/s

    250 Mpts/CH

    ¥ 35,780
    SDS5034X

    350 MHz

    4 + EXT

    5 GSa/s

    500,000 wfm/s

    250 Mpts/CH

    ¥ 29,580
    SDS5032X (停产)

    350 MHz

    2 + EXT

    5 GSa/s

    500,000 wfm/s

    250 Mpts/CH

    ¥ 24,080
