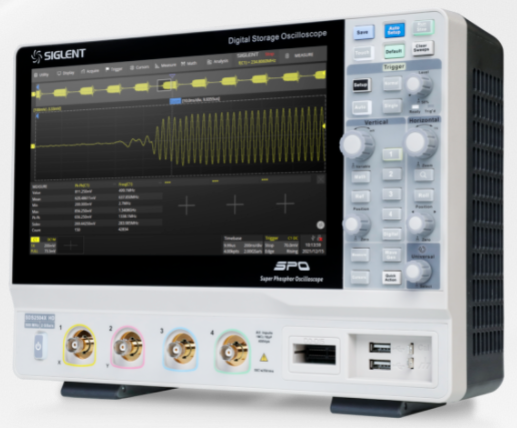

鼎阳SDS2000X HD系列高分辨率示波器

  • 价格:面议
购买咨询:

产品介绍

    SDS2000X HD系列高分辨率示波器

    模拟带宽:100 MHz,200 MHz,350 MHz,500 MHz
    垂直分辨率:12-bit
    实时采样率: 2 GSa/s
    存储深度:200 Mpts/ch
    波形捕获率:500 000 帧/秒(Sequence 模式)
    低本底噪声:在 500 MHz 全带宽下低至 70 μVrms

    全带宽下12-bit高分辨率,体验豪华的小信号分析能力
    · 12-bit高分辨率ADC采样,更好地呈现波形细节。相比于普通的8-bit示波器256级量化等级,12-bit示波器可达到4096级,是普通示波器的16倍,具备更小的量化误差。
    · 低至0.5%的直流增益精度。
    · 本底噪声,在500MHz全带宽下低至 70 μVrms,让12-bit ADC充分发挥性能。
    电源轨分析
    SDS2000X HD系列12-bit高分辨率可清楚地观察到电源轨小信号细节。0.5%的直流增益精度,给小信号测量带来前所未有的信心。
    标配2M点FFT功能,还可实现在频域分析信号,以定位噪声来源。
    强大的电源测试功能
    SDS2000X HD标配了波特图功能,并且支持后期通过软件开通电源分析选件功能,为电源工程师在实际测试中节省大量的时间。波特图功能可用于做电源环路分析,得到环路的幅频和相频曲线,从而分析环路设计的裕量。
    同时,SDS2000X HD电源分析套件还提供了SOA(安全工作区测量),开关损耗,谐波分析等功能。为电源工程师带来了整套的测试方案。
    串行协议分析
    SDS2000X HD标配了I2C、SPI、 UART、 CAN、 LIN五种串行协议触发及解码,并可选配CAN FD、 FlexRay、 I2S、MIL-STD-1553B、SENT和Manchester等多种协议。通过事件列表显示,能快速、直观地将总线的协议信息以表格形式显示,并能同时显示2个总线解码结果。
    型号

    带宽

    通道数

    最高实时采样率

    最高波形捕获率

    最大存储深度

    垂直分辨率

    参考价(含税)
    SDS2504X HD

    500 MHz

    4 + EXT

    2 GSa/s

    500,000 wfm/s

    200 Mpts/ch

    12-bit

    ¥38,880
    SDS2354X HD

    350 MHz

    4 + EXT

    2 GSa/s

    500,000 wfm/s

    200 Mpts/ch

    12-bit

    ¥33,880
    SDS2204X HD

    200 MHz

    4 + EXT

    2 GSa/s

    500,000 wfm/s

    200 Mpts/ch

    12-bit

    ¥27,880
    SDS2104X HD

    100 MHz

    4 + EXT

    2 GSa/s

    500,000 wfm/s

    200 Mpts/ch

    12-bit

    ¥22,880
