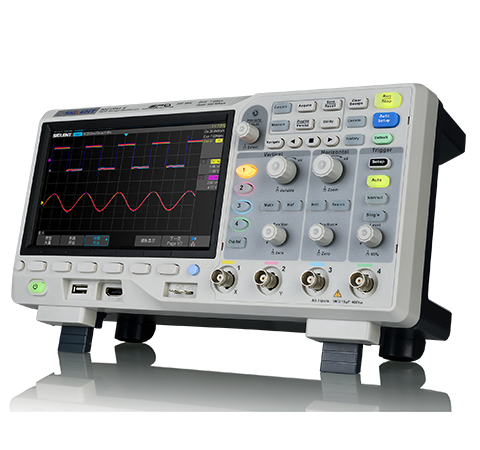

鼎阳SDS1000X-E系列超级荧光示波器

  • 价格:面议
购买咨询:

产品介绍

    SDS1000X-E系列超级荧光示波器

    主要特性

    • 2/4通道,1 GSa/s采样率
    • 70 M/100 M/200 MHz带宽
    • 1 M点 FFT 分析
    • 14 M全采样点测量运算
    • 标配IIC/SPI/UART/CAN/LIN串行触发和解码
    • 选配MSO,16路数字通道

    深存储,快刷新
    采用鼎阳独创的SPO技术,数字触发系统,触发灵敏度高,抖动小
    256 级辉度和色温显示,更清晰
    波形刷新率400,000 wfm/s,轻松捕获异常波形
    14 Mpts存储深度,深入查看波形细节
    数据分析处理的一次变革
    14 M全采样点测量,测量精度和采样精度完全相同,不失真
    14 M全采样点运算,增配协处理器完成,速度更快
    1 M点FFT运算,支持Peaks, Markers, FFT点数可选
    支持Zoom、Gating、Math测量和统计功能
    支持38种自动测量功能
    硬件加速运算,用户体验更畅快
    电源环路响应分析(波特图)
    在电源设计中稳定性是一项非常重要的指标。一般来说稳定性测量需要用到专门的频率响应分析仪,但因为其高昂的价格往往让人望而却步,因此鼎阳科技提供了一套经济型的解决方案:鼎阳SDS1000X-E示波器和信号源配合标配的免费Bode Plot Ⅱ软件,实现电源环路测量。

    · 全新开发的波特图测量核心,更高的测量灵敏度和精度
    · 可变激励扫描模式,对应电源控制环路测试盒其他复杂测试场景
    · 人性化的UI设计,参数设置更友好
    · 列表和游标测量,分析结果更直观
    标配串行解码
    市面上的大多数示波器本身不标配串行CAN、LIN、I2C、SPI、RS-232/UART 总线触发和解码功能,需要额外购买选件开通此项功能。而SDS1000X-E这款产品应广大工程师需求而生,此项功能作为标配,免费开放。

    波形与数据可同时显示在界面上,方便查看;以列表的形式将解码的详细信息显示,并支持将数据进行存储与导出。
    强大的调试分析能力
    事件搜索和导航,快速定位感兴趣的事件
    MSO逻辑分析仪集成,混合信号分析利器
    历史模式和顺序模式结合,异常信号无所遁形
    基于硬件的Pass/Fail模式,适用于长期监测信号
    通过Web网页进行远程控制
    内嵌了Web Server,无需安装驱动软件和上位机软件,通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果,可满足高压、高温等特殊环境的应用需求。内嵌的虚拟控制面板和示波器面板完全相同,使用起来更加简单方便。SDS1000X-E 支持PC 和手机两种风格的网页布局,在手机上也能轻松完成控制和观察。
    型号

    模拟带宽

    通道数

    最高实时采样率

    最高波形捕获率

    最大存储深度

    参考价(含税)
    SDS1204X-E

    200 MHz

    4

    1 GSa/s

    400,000 wfm/s

    14 Mpts

    ¥ 5,680
    SDS1202X-E

    200 MHz

    2 + EXT

    1 GSa/s

    400,000 wfm/s

    14 Mpts

    ¥ 4,380
    SDS1104X-E

    100 MHz

    4

    1 GSa/s

    400,000 wfm/s

    14 Mpts

    ¥ 5,280
    SDS1102X-E

    100 MHz

    2 + EXT

    1 GSa/s

    400,000 wfm/s

    14 Mpts

    ¥ 3,780
    SDS1074X-E

    70 MHz

    4

    1 GSa/s

    400,000 wfm/s

    14 Mpts

    ¥ 4,880
    SDS1072X-E

    70 MHz

    2 + EXT

    1 GSa/s

    400,000 wfm/s

    14 Mpts

    ¥ 3,480
