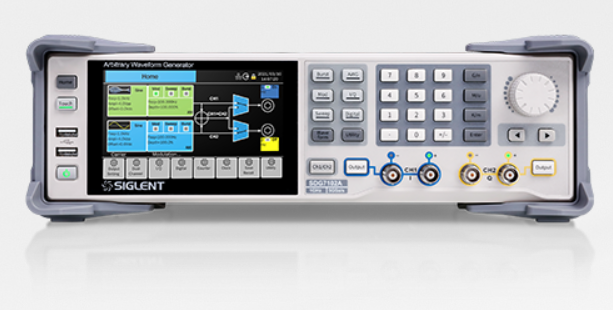

鼎阳SDG7000A系列任意波形发生器

价格：面议

购买咨询：

产品介绍

主要特性
最高输出频率1 GHz
5 GSa/s数-模转换器采样率，14-bit垂直分辨率
双通道差分/单端模拟输出，16-bit LVDS/LVTTL数字总线输出
可输出最高500 MSymbol/s符号率的矢量信号
24Vpp模拟输出能力叠加±12 V直流偏置，最大可提供±24 V（48 V）的输出范围

多功能信号发生器
· SDG7000A是一款集多种信号发生器功能于一体的产品。它可以产生直流到1 GHz范围的连续波，在一定场合下取代射频信号源；
· 采用了鼎阳的TrueArb逐点任意波形发生技术，可以在0.01 Sa/s ~ 2.5 GSa/s的范围里任意设置采样率，输出低抖动的任意波；
· 可以产生I/Q矢量信号，最大可设置的带宽超过500 MHz；
· 基于EasyPulse脉冲发生技术，可以产生脉宽最小只有1 ns的低抖动脉冲；
· 可以产生带宽可调的高斯噪声；
· 可以产生伪随机码；
· 另外提供16路数字信号输出

强大的任意波生成能力
AFG模式采用传统的DDS技术输出任意波。
AWG模式采用创新的TrueArb 逐点输出技术，可以在0.01 Sa/s ~ 2.5 GSa/s的范围里任意设置采样率，不仅具备传统DDS 技术的所有优点，而且克服了其可能增加抖动和失真的严重缺陷；提供零阶保持、线性插值和sinx/x插值等多种插值方式。
分段编辑和播放提供把最高1024段任意波无缝拼接的能力，每段波形可单独设置重复次数，最高次数65535次。这种模式在切换任意波时直接从前一段的最后一个点跳转到后一段的第一个点，不会产生空闲电平，适用于对波形切换要求很高的场合。

矢量信号输出

可生成常用的 ASK, FSK, PSK, QAM 等调制类型的IQ 信号。采用创新的重采样技术，可以在250 Symb/s ~ 500 MSymb/s 范围内的任意符号率下获得优异的EVM 性能。内建的数字正交调制器可将IQ 信号的载波调制到1 GHz 范围内的任意频点；可使用上位机软件EasyIQ 来生成各种类型的IQ 信号。

复杂信号的生成能力

16路数字输出    购买相应的数字总线套件，可实现16路LVTTL或LVDS输出，比特率在1 μbps ~ 1 Gbps范围内任意可设置，搭配模拟通道实现混合信号输出。
调制    支持AM, FM, PM, FSK, ASK, PSK, DSB-AM 和PWM 等多种模拟和数字调制方式，有“内部”、“外部”和“通道”三种调制信号源。
扫频和脉冲串    扫频支持“线性”和“对数”两种扫频方式，脉冲串支持“N 循环”和“门控”两种Burst 方式。扫频和脉冲串都支持“内部”、“外部”和“手动”3种触发源。
谐波    通过自定义谐波的设置，可模拟信号的非线性。

规格参数

带宽	350 MHz 、500 MHz 、1 GHz
数-模转换采样率	5 GSa/s
垂直分辨率	14 bit
通道数	2 差分/单端
任意波	0.01 Sa/s ~ 2.5 GSa/s采样率；24 pts ~ 512 Mpts/ch存储深度，提供分段编辑和播放的功能
连续波	最高1 GHz，支持谐波发生功能
脉冲波	最小脉宽1 ns，最小沿500 ps的低抖动脉冲，上升/下降沿独立精细可调，脉宽精细可调
接口	USB 2.0 Host x3、USB 2.0 Device (USBTMC)、LAN 10M/100M（VXI-11/Telnet/Socket/WebServer）、外调制/频率计输入、参考时钟输入、参考时钟输出、Marker输出 x2、Trigger In/Out
复杂信号生成	支持内调制/外调制，支持AM, FM, PM, PWM, FSK, PSK, ASK；支持跳频和跳幅；支持扫频；支持脉冲串

噪声	带宽 1 mHz ~ 1 GHz 可调
PRBS码型	码率1 μbps ~ 312.5 Mbps，长度PRBS 3 ~ PRBS 32可选
矢量信号（选件）	最大500 MSymbol/s符号率；载波DC ~ 1 GHz任意可设；支持多进制ASK、PSK、FSK、QAM等调制方式；EasyIQ 软件提供简单易用的矢量信号生成能力
双通道增强	通道间跟踪、耦合和复制功能；双通道叠加功能；支持通道间互为调制源
输出范围	24 Vpp模拟输出能力叠加±12 V直流偏置，最大可提供±24 V（48 V）的输出范围
数字总线（选件）	16-bit，LVTTL或LVDS输出比特率1 μbps ~ 1 Gbps
人机交互	5 英寸电容式触摸显示屏，分辨率800 x 480 支持鼠标操作支持WebServer网页控制支持远程命令控制

型号

最高输出频率

最高采样率

垂直分辨率

最大任意波长度

通道数

含税价

SDG7032A

350 MHz

5 GSa/s

14 bit

512 Mpts

2单端/差分

联系报价

SDG7052A

500 MHz

5 GSa/s

14 bit

512 Mpts

2单端/差分

联系报价

SDG7102A

1 GHz

5 GSa/s

14 bit

512 Mpts

2单端/差分

联系报价
