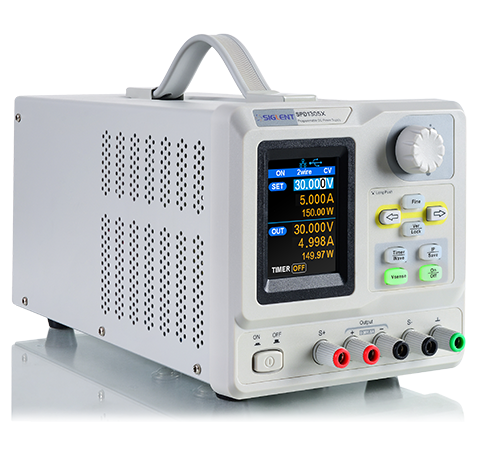

鼎阳SPD1000X系列高精度可编程直流电源

产品介绍

主要特性

• 单路高精度可编程输出：SPD1168X：16 V / 8 A / 128 W；SPD1305X：30 V / 5 A / 150 W
• 低噪声：≤ 350 μVrms/3 mVpp; 快速瞬态响应时间 <50 μs
• 最高 5 位电压和 4 位电流显示，最小分辨率为 1 mV、 1 mA
• 两种输出模式：两线输出 ; 四线补偿输出模式，最大补偿 1 V
• 100 V、120 V、220 V、230 V 兼容的设计
• 清晰的图形化界面，具有波形显示功能

优异的输出性能

SPD1000X性能强劲、稳定，即使非常小的电压或电流变化，也能够准确模拟，完全满足负载的供电要求。

•   超高的分辨率：1 mV，1 mA
•  优良的设定和回读精度，确保输出精确纯净
•  支持面板编程和定时输出
•  三路高精度电源独立可控输出



稳定的性能

SPD1000X 结构设计紧凑，使用方便，功能强大，稳定的性能使其成为实验台电源的理想选择：

•  低噪声≤350 uVrms/3 mVpp
•  快速瞬态响应时间<50 μs
•  电压输出完全无过冲
•  0.01% 的负载调整率和 0.2% 电源调整率
•  智能温控风扇，有效降低噪音



便捷操作与实时显示

•  通过面板操作，即可实现面板时序输出功能（5组定时设置和输出控制）。同时，与完善的上位机软件EasyPower相配合，可实现全面的通信和控制需求。
•  SPD1000X可编程线性直流电源配备了2.8 英寸、TFT 液晶显示屏，240 *320 高分辨率，可显示电压、电流，让用户更加清楚、实时地了解输出状态。



规格参数

---

通道输出（0~40℃）	SPD1168X：输出电压：0 ～ 16 V，输出电流：0 ～ 8 A SPD1305X：输出电压：0 ～ 30 V，输出电流：0 ～ 5 A
最大输出功率	SPD1168X：128 W SPD1305X：150 W
显示	2.8 英寸真彩 TFT-LCD 五位电压、四位电流显示

分辨率	1 mV/1 mA
设定精度(25℃±5℃)	电压 ±（0.03% of reading+10 mV） 电流 ±（0.3% of reading+10 mA）
回读精度(25℃±5℃)	电压 ±（0.03% of reading+10 mV） 电流 ±（0.3% of reading+10 mA）
温度系数Per℃	电压 ±（0.01% of reading+3 mV） 电流 ±（0.01% of reading+3 mA）

恒压模式

负载调整率	≤ 0.01%+2 mV
纹波和噪声	≤ 300 μVrms/3 mVpp(20 Hz ～ 20 MHz)
恢复时间	＜ 50 μs（负载改变 50%，最小负载 0.5 A）

恒流模式

电源调整率	≤ 0.2%+3 mA
负载调整率	≤ 0.2%+3 mA
纹波和噪声	≤ 2 mArms

锁键	有
保存/调用	5 组
输入电源	AC 100 V/120 V/220 V/230 V ±10% 50/60 Hz
标配接口	USB Device、LAN
绝缘度	底座与端子间≥ 20 MΩ (DC 500 V) 底座与交流电源线间≥ 30 MΩ (DC 500 V)

操作环境	户外使用 : 海拔：≤ 2000 m 环境温度 0~40 ℃ 相对湿度≤ 80% 安装等级：Ⅱ 污染程度：2
存储环境	储存环境：环境温度 -10~40 ℃ 相对湿度≤ 70%
尺寸	154.6(W)×144.5(H)×280(D) mm
重量	约 5.5 kg





































































型号

通道输出

显示

分辨率

设定精度

回读精度

参考价(含税)
SPD1305X

30 V/5 A

2.8 英寸真彩 TFT-LCD 五位电压、四位电流显示

1 mV,1 mA

电压 ±（0.03% of reading+10 mV） 电流 ±（0. 3% of reading+10 mA）

电压 ±（0.03% of reading+10 mV） 电流 ±（0. 3% of reading+10 mA）

￥2,480
SPD1168X

16 V/8 A

2.8 英寸真彩 TFT-LCD 五位电压、四位电流显示

1 mV,1 mA

电压 ±（0.03% of reading+10 mV） 电流 ±（0. 3% of reading+10 mA）

电压 ±（0.03% of reading+10 mV） 电流 ±（0. 3% of reading+10 mA）

￥2,180
SPD1305X-C

30 V/5 A

2.8 英寸真彩 TFT-LCD 四位电压、三位电流显示

10 mV,10 mA

电压 ±（0.05% of reading+10 mV）电流 ±（0. 3% of reading+10 mA）

电压 ±（0.05% of reading+10 mV）电流 ±（0. 3% of reading+20 mA）

电商专卖
SPD1168X-C

16 V/8 A

2.8 英寸真彩 TFT-LCD 四位电压、三位电流显示

10 mV,10 mA

电压 ±（0.05% of reading+10 mV） 电流 ±（0. 3% of reading+10 mA）

电压 ±（0.05% of reading+10 mV） 电流 ±（0. 3% of reading+20 mA）

电商专卖
