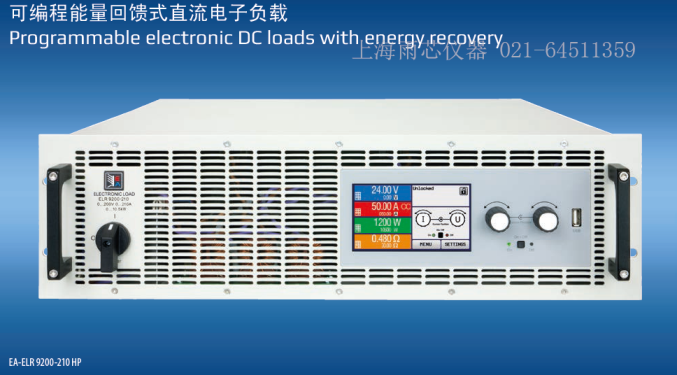

EA-ELR 9750-40 HP 德国EA电子负载-上海雨芯仪器代理

  • 价格:面议
购买咨询:

产品介绍

    EA-ELR 9750-40 HP为德国EA电子负载,是一款优质德国电子负载,在进口电子负载中被广泛用于汽车测试等领域。

    EA-ELR 9750-40 HP本系列产品技术规格书(点击右键另存为)使用手册(点击进入)德国EA代理,上海雨芯仪器科技有限公司提供(https://www.raincoming.com)

    • 宽范围的交流输入电压:360...528 V, 适合400 V与480 V电网
    • 可将直流电量返回到本地电网
    • 直流输入端为电隔离结构
    • 每台产品的输入功率高达15 kW,还可扩展至240kW
    • 输入电压高达1500 V
    • 每台产品的输入电流能高达510 A
    • 基于FPGA数字式控制
    • 多语言TFT触摸屏
    • 用户配置文档,真实函数发生器
    • 电隔离
    • 并联用主-从总线
    • 前板有额外的USB端口,适合插外置U盘
    • 可选数字式即插即用型接口,或选择安装IEEE/GPIB端口
    • 支持SCPI指令语言

    EA-ELR 9750-40 HP概要

    本产品为德国EA电子负载,是一款优质德国电子负载,在进口电子负载中被广泛用于汽车测试等领域。

    这一款新的能量返回式直流电子负载,称为EA-ELR9000 HP,是EA-ELR 9000系列的延伸版。其宽范围的交流输入电压可以连接400 V或480 V三相电的工业电网。

    而且所有型号都可供应更大功率级别,并增加了360V新的电压等级。一些高电压型号的绝缘性能也有很大改善。

    能量返回功能可使产生的直流电同步转化成正弦波电流,然后返回给当地电网。这不仅摆脱了以前的热耗散问题,同时还节省了用电成本。其彩色TFT触摸屏为用户提供一个不同于其他产品的直观手操媒介。

    经模拟或数字接口控制的反应时间已由FPGA控制硬件得到很好的改善。

    多台产品并联时,可经主-从总线组成一个更大的系统,此时实际值会被累加,设定值则会均衡分布。

    功率、电压和电流等级

    本系列有0...80 V DC至0...1500 V DC输出电压的产品型号,还有一款输入电流高达510 A的型号。本系列有三个功率级别,分别为5 kW,10 kW或15 kW,单机外壳仅3U高。还可扩展至高达240 kW(组合到机柜形成更大的总电流)。

    供电

    所有型号都需接上不带N导线的400 V (L - L)或480 V两相或三相电,这在工业电网都很典型。本系列产品可接360-528 V的宽范围交流输入电压,完全覆盖400 V至480 V之间的供电电压。

    能量返回

    本负载最主要的特点是其AC输入端,即电网连接端,也可用作直流电返回的输出端,转换效率高达95%。这种能量转换方式有助于降低用电成本,且避免使用昂贵的制冷系统,因为普通电子负载使用过程中会将直流输入电量转化成热量,从而需要制冷系统进行冷却。

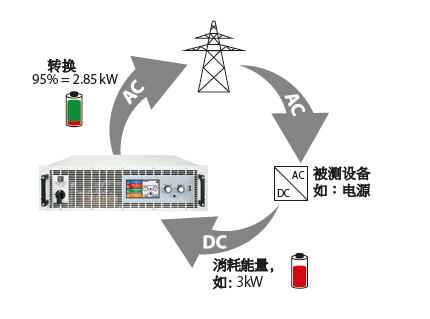

    下面为其原理示意图:

    此类回馈式负载不可用作发电。还提供能监控能量返回公共电网的电网保护装置,它同时还可达到保护人生安全与设备本身的目的,特别是在运行所谓的隔离操作时。但是该装置需要N导线。

    不管用户是否装有此类监控设备,我们产品上都配有一简易无冗余关闭功能,遇到电网连线突然断开时会关闭产品。本产品可监控AC电压和频率,当超过功率上限或下限时,会自动关闭功率模块。



    操作面板(HMI)

    手动操作通过阻性触摸屏、两个旋钮与一个按钮来完成。这个彩色显示器能一次性显示所有设定与实际值。在人机界面也可完成整个设置,包括函数发生器(方波,三角波,正弦波等)的配置。

    显示器有多种语言可选(德文,英文,俄文,中文)。

    函数发生器与表格控制

    本产品还具有一基于FPGA的数字函数与任意发生器。它可控制和运行用户定制的负载配置文档,并产生任意顺序的正弦、方形、锯齿形以及跳跃型函数。

    通过3276个有效点数自由编程的数值表,能实时嵌入到控制电路中,然后可重现非线性内阻,如:电池或LED灯条中的内阻。



    Share-Bus-共享总线

    产品后板有一个模拟连接端子叫“Share Bus”,用来均衡本系列多台同型号产品并联时的电流。

    还可通过此端子连接EA-PSI 9000,EA-PS 9000与EA-PSE 9000系列电源,以便组建两象限系统。该系统专门利用源-沉原理进行测试用途。

    电池测试

    本产品还有一电池测试模式,可以通过恒流或恒阻放电来测试各类电池。它会显示累计的测试时间与消耗的容量 (Ah)。

    例如使用EAPC软件测试期间由电脑记录的数据,可以CSV格式导出到Excel表,并在微软Excel或类似工具下进行分析,还可形成可视化的放电图。

    关于更详细的设置,还可设定一可调极限值,当电池电压低时停止测试,或者停止可调最大测试期。

    远程控制 & 连接

    进行远程控制时,可使用产品后板默认配置的两个接口端口(1x模拟,1xUSB)。也可选择可插拔式数字接口模块(指定插槽)进行扩展。

    产品上还有一个接口模块插槽,所有型号都可安装一个三路接口(3W选项,见下文),为产品后板提供1xGPIB/IEEE,1xUSB,1x模拟端口。

    应用到LabView IDE时,用户可以结合USB,RS232,GPIB,Ethernet使用即用版(VIs)。通过通讯协议文档还可支持其它IDE与接口。



    Windows用户还可使用“EA Power Control”免费软件。它具有“排序”功能,通过CSV格式的半自动化表格控制产品。此表能代表简易的测试程序,可在MSExcel或其它CSV编辑器下创建与编写,然后导入软件工具内。

    该软件利用“多功能控制”特性(需注册码,非免费),可一次性监控多达20台产品。

    可选项

    • 可插拔、可替换的数字接口模块,适合CAN, CANopen,Ethernet(1个或2个端口), Profibus, ProfiNet(1个或2个端口) RS232, EtherCAT 或ModBusTCP。
    • 可选择带固定GPIB端口的三路接口(3W),代替可拆装接口模块的默认插槽。

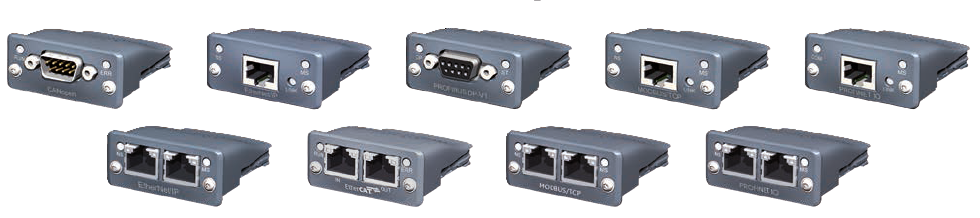

    数字接口模块



    EA-ELR 9750-40 HP本系列产品技术规格书(点击右键另存为)使用手册(点击进入)德国EA代理,上海雨芯仪器科技有限公司提供(https://www.raincoming.com)
