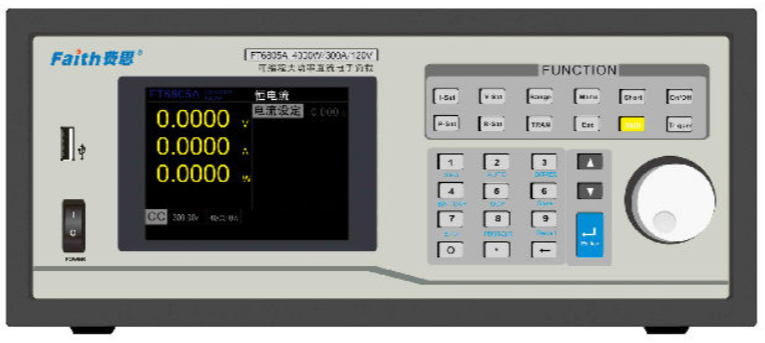

FT6400N&FT6800N超低电压大电流直流电子负载(0.2V@1200A)

产品介绍

FT6400N&FT6800N:

电压：40V

电流：200A，400A，600A，1200A，1500A

功率：2600W，4000W，8000W



超低电压大电流直流电子负载是针对燃料电池测试、CPU供电器测试等低压大电流测试场景衍生开发出来的一款高可靠性、高性能的电子负载产品。

针对不同的电流等级，此产品包含两个系列：FT6400N、FT6800N。其电压为0～40V，单台电流最大可达1200A，低压带载能力最高可达0.2V@1200A。

其中的FT6420NZ即使在0V输入情况下，也可以达到此型号的最大带载带载电流240A。该系列产品具备高精度，高性价比，是您测试的优良选择。





FT6400N&FT6800N 特点







l低压带载能力最高可达0.2V@1200A；

l部分规格支持0V输入（FT6412NZ、FT6420NZ）；

l支持外部模拟量编程控制；

l电池容量及电池内阻测试功能；

l恒电压、恒电流、恒电阻和恒功率四种测试模式；

l模拟短路功能；

l支持远近端测量切换；

l主/从级联操作模式，可实现多达10台负载间的并联操作（仅FT6800N）；

lTFT彩色液晶屏，中英文菜单界面，高亮度，宽视角，信息显示更全面；

l20KHz的瞬态测试功能，可设置上升、下降斜率；

l提供多种远程接口；

l序列测试功能支持不同时序带载能力测试；

l过电压/过电流/过功率/过温度/极性反接等全方位智能保护功能。



FT6400N&FT6800N 应用领域



l燃料电池测试

l电池强制放电测试；

lCPU及功率器件的供电系统测试

l其他低压大电流测试场景

FT6400N&FT6800N 订购信息

型号	规格	尺寸
FT6412NZ	40V/120A/800W	3U
FT6420NZ	40V/240A/1.6kW	3U
FT6412N	40V/200A/1.2kW	3U
FT6420N	40V/400A/2kW	3U
FT6430N	40V/600A/3kW	3U
FT6826N	40V/400A/2.6kW	4U
FT6840N	40V/600A/4kW	4U
FT6880N	40V/1200A/8kW	8U
FT68120N	40V/1500A/12kW	12U
*更大规格可以定制



FT6400N&FT6800N 规格参数

规格表1

型号	FT6412N		FT6420N		FT6430N
电压	40V		40V		40V
电流	200A		400A		600A
功率	1200W		2000W		3000W
满电流最小可操作电压	0.2V/200A		0.2V/400A		0.2V/600A
恒电流模式
量程	0-20A	0-200A	0-40A	0-400A	0-60A	0-600A
分辨率	0.35mA	3.5mA	0.7mA	7mA	1mA	10mA
精度	0.1%+0.1%F.S.		0.1%+0.1%F.S.		0.1%+0.1%F.S.
恒电压模式
量程	0-8V	0-40V	0-8V	0-40V	0-8V	0-40V
分辨率	0.12mV	0.7mV	0.12mV	0.7mV	0.12mV	0.7mV
精度	0.05%+0.1%F.S.		0.05%+0.1%F.S.		0.05%+0.1%F.S.
恒功率模式
量程	0‐1200W		0‐2000W		0‐3000W
分辨率	16 bits		16 bits		16 bits
精度	0.5%+1%F.S.		0.5%+1%F.S.		0.5%+1%F.S.
恒电阻模式
量程	0.001～12Ω	0.08～60Ω	0.001～6Ω	0.04～30Ω	0.001～4Ω	0.03～20Ω
精度	0.1%+0.025S	0.1%+0.05S	0.1%+0.05S	0.1%+0.1S	0.1%+0.07S	0.1%+0.15S
分辨率	16  bits		16  bits		16  bits
斜率
电流斜率
量程	0.3-4A/us		0.6-8A/us		0.9-12A/us
精度	(1±35%)*设定值		(1±35%)*设定值		(1±35%)*设定值
测量
电压测量
量程	0-8V	0-40V	0-8V	0-40V	0-8V	0-40V
分辨率	0.12mV	0.7mV	0.12mV	0.7mV	0.12mV	0.7mV
精度	0.05%+0.05%F.S.		0.05%+0.05%F.S.		0.05%+0.05%F.S.
电流测量
量程	0-20A	0-200A	0-40A	0-400A	0-60A	0-600A
分辨率	0.35mA	3.5mA	0.7mA	7mA	1mA	10mA
精度	0.1%+0.1%F.S.		0.1%+0.1%F.S.		0.1%+0.1%F.S.
功率测量
量程	0-1200W		0‐2000W		0‐3000W
分辨率	16 bits		16 bits		16 bits
精度	0.5%+1%F.S.		0.5%+1%F.S.		0.5%+1%F.S.
瞬态测量
T1&T2	0.025‐60ms	1‐60000ms	0.025‐60ms	1‐60000ms	0.025‐60ms	1‐60000ms
分辨率	1us	1ms	1us	1ms	1us	1ms
精度	1us+100ppm	1ms+100ppm	1us+100ppm	1ms+100ppm	1us+100ppm	1ms+100ppm
温度规格
保护温度	85℃		85℃		85℃
操作温度	0～40℃		0～40℃		0～40℃
满功率操作温度	0～25℃		0～25℃		0～25℃
整机尺寸（W*H*D）	483×133×600		483×133×600		483×133×600
整机重量	24kg		27kg		31kg



规格表2

型号	FT6826N		FT6840N		FT6880N		FT68120N
电压	40V		40V		40V		40V
电流	400A		600A		1200A		1500A
功率	2,600W		4,000W		8,000W		12,000W
满电流最低操作电压	0.2V/400A		0.2V/600A		0.3V/1200A		0.3V/1500A
恒电流模式
量程	0-40A	0-400A	0-60A	0-600A	0-120A	0-1200A	0-150A	0-1500A
分辨率	0.7mA	8mA	1mA	10mA	2mA	20mA	2.5mA	25mA
精度	0.1%+0.1%F.S.		0.1%+0.1%F.S.		0.1%+0.1%F.S.		0.1%+0.1%F.S.
恒电压模式
量程	0-40V		0-40V		0-40V		0-40V
分辨率	0.7mV		0.7mV		0.5mV		0.7mV
精度	0.05%+0.05%F.S.		0.05%+0.05%F.S.		0.05%+0.05%F.S.		0.05%+0.05%F.S.
恒功率模式
量程	0‐2,600W		0‐4,000W		0‐8,000W		0‐12,000W
分辨率	50mW		70mW		140mW		200mW
精度	0.5%+1%F.S.		0.2%+0.3%F.S.		0.2%+0.3%F.S.		0.2%+0.3%F.S.
恒电阻模式
量程	0.064～512Ω		0.013～107Ω		0.007～54Ω		0.006～44Ω
精度	0.35%+0.006   S		0.35%+0.03   S		0.35%+0.06   S		0.35%+0.07   S
分辨率	16  bits		16  bits		16  bits		16  bits
斜率
电流斜率	1-80A/ms	80-4000A/ms	1.5-120A/ms	120-6000A/ms	3-240A/ms	240-12000A/ms	3-300A/ms	300-15000A/ms
电压斜率	0.3-16V/ms	16-160V/ms	0.3-16V/ms	16-160V/ms	0.3-16V/ms	16-160V/ms	0.3-16V/ms	16-160V/ms
功率斜率	1-80A/ms	80-4000A/ms	1.5-120A/ms	120-6000A/ms	3-240A/ms	240-12000A/ms	3-300A/ms	300-15000A/ms
电阻斜率	1-80A/ms	80-4000A/ms	1.5-120A/ms	120-6000A/ms	3-240A/ms	240-12000A/ms	3-300A/ms	300-15000A/ms
测量
电压测量
量程	0‐40V		0‐40V		0‐40V		0‐40V
分辨率	16  bits		16  bits		16  bits		16  bits
精度	0.025%+0.025%F.S.		0.025%+0.025%F.S.		0.025%+0.025%F.S.		0.025%+0.025%F.S.
电流测量
量程	0‐40A	0‐400A	0‐60A	0‐600A	0‐120A	0‐1200A	0‐150A	0‐1500A
分辨率	16  bits		16  bits		16  bits		16  bits
精度	0.1%+0.1%F.S.		0.1%+0.1%F.S.		0.1%+0.1%F.S.		0.1%+0.1%F.S.
功率测量
量程	0-2,600W		0-4,000W		0-8,000W		0-12,000W
分辨率	16 bits		16 bits		16 bits		16 bits
精度	0.5%+1%F.S.		0.5%+1%F.S.		0.2%+0.3%F.S.		0.2%+0.3%F.S.
瞬态测量
T1&T2	0.025-60ms	1-60000ms	0.025-60ms	1-60000ms	0.025-60ms	1-60000ms	0.025-60ms	1-60000ms
分辨率	1us	1ms	1us	1ms	1us	1ms	1us	1ms
精度	1us+100ppm	1ms+100ppm	1us+100ppm	1ms+100ppm	1us+100ppm	1ms+100ppm	1us+100ppm	1ms+100ppm
温度规格
保护温度	85℃		85℃		85℃		85℃
操作温度	0～40℃		0～40℃		0～40℃		0～40℃
满功率操作温度	0～25℃		0～25℃		0～25℃		0～25℃
尺寸（W*H*D）	440×200×630 mm		440×200×630 mm		440×420×680 mm		440×600×630 mm
