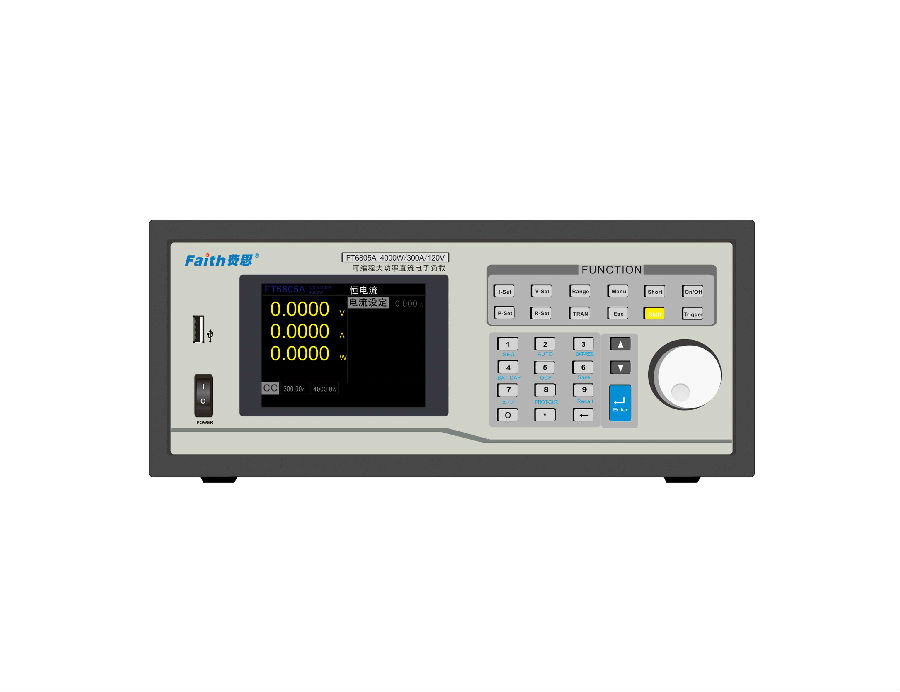

FT6800系列

产品介绍

单机功率：2.6kW～52kW，通过主/从级联方式可扩展至300kW

FT6800系列大功率可编程直流电子负载，基于高可靠性、高稳定性进行设计的多功能，大容量电子负载产品。其环控制单元带宽高，具有超强的防振荡能力，能最大程度的适应各类电源；而功率模块快速熔断保护设计，最大程度保证整机的持续工作能力。

FT6800系列产品线丰富，电压有40V、120V、500V、800V、1000V、1200V多个等级，单机功率范围从2.6kW至52kW，单一台电流最大达2400A。更宽的工作范围，极快的动态频率，能有效满足绝大多数的测试需求。

FT6800系列界面采用彩色LCD显示，具有良好的分辨度。配合全数字键盘，操作及其简便。对外装备有LAN、RS232、USB、GPIB（选）等多种通讯接口以及模拟量接口，既支持SCPI也支持ModBus 通讯协议，为系统集成应用提供了极大便利。


特点



l单机功率：2.6kW～52kW，通过主/从级联方式可扩展至300kW；

l0.05%精确度，0.1mA/0.1mV分辨率，20kHz动态频率控制；

l快速调用、OCP/OVP测试、自动测试功能，操作方便灵活 ；

l外部模拟编程功能，可实现复杂带载波形模拟；

l动力电池和超级电容测试功能的一键测试；

l针对燃料电池测试的专用版本（选）；

l全面的保护功能：过电压、过电流、过温度、限电流、限功率、输入反接等；

lTFT彩色液晶显示屏，中英文菜单界面；

l提供多种远程通讯接口：RS232、LAN、USB、GPIB（选）；

l提供SCPI与ModBus-RTU两种协议；

l中文简体、繁体、英文三种的操作界面和软件界面。









应用领域


l动力电池、铅酸电池、燃料电池的放电测试

lBMS与电池保护装置测试

l直流充电桩、充电模块、车载充电机、A/D电源转换器及其它电力电子功率器件的测试

l大功率开关电源、UPS电源、通信电源、服务器电源的测试

l阳能电池阵列、工业电机的虚拟负载测试

多种工作模式
FT6800系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式，能满足广泛的测试需求。同时又具备CV+CC、CR+CC复合操作模式功能。用户可以根据自己的测试需求，设置电流限制值，避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性，测试充电桩以及车载充电机等类似产品。CR+CC模式可模拟电源电压电流限制及精度测试。





超级电容测试
超级电容内阻和容量是评价电容参数的重要指标,为了方便超级电容测试, FT6800系列负载提供了超级电容测试功能。本功能可同时测试超级电容的内阻和容量,设定超级电容的放电电流、放电终止点、容量计算起止点即可测试。



外部模拟编程
FT6800系列具备外部模拟编程功能。其他设备可通过一个外部电压信号（直流或交流）对负载进行连续控制。0～10V的外部电压信号，对应0～100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。





1kHz正弦波

多接口与多协议
FT6800系列配备多种通讯接口，同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置，这样使得系统集成更加灵活。




电脑图形化操作软件
FT6800系统提供了一款具有虚拟仪器功能的功能性软件，可以导出测试数据、生成图像、打印报告，软件以图像和数据实时显示的方式，更直观和便于对比。





订购信息


型号	规格	型号	规格	型号	规格
FT6803A	2.6kW/300A/120V	FT68020A	20kW/900A/120V	FT68036A	36kW/1kA/120V
FT6804A	2.6kW/100A/500V	FT68020B	20kW/500A/500V	FT68036B	36kW/800A/500V
FT6805A	4kW/300A/120V	FT68020C	20kW/400A/800V	FT68036C	36kW/640A/800V
FT6806A	4kW/100A/500V	FT68020D	20kW/400A/1kV	FT68036D	36kW/640A/1kV
FT6807A	5.2kW/600A/120V	FT68020E	20kW/300A/1.2kV	FT68036E	36kW/480A/1.2kV
FT6808A	5.2kW/200A/500V	FT68024A	24kW/900A/120V	FT68042A	42kW/1.2kA/120V
FT6809A	5.2kW/60A/800V	FT68024B	24kW/600A/500V	FT68042B	42kW/800A/500V
FT6810A	8kW/600A/120V	FT68024C	24kW/480A/800V	FT68042C	42kW/640A/800V
FT6811A	8kW/200A/500V	FT68024D	24kW/480A/1kV	FT68042D	42kW/640A/1kV
FT6812A	8kW/160A/800V	FT68024E	24kW/360A/1.2kV	FT68042E	42kW/480A/1.2kV
FT6813A	8kW/160A/1000V	FT68028A	28kW/1kA/120V	FT68048A	48kW/1.2kA/120V
FT6814A	12kW/600A/120V	FT68028B	28kW/700A/500V	FT68048B	48kW/900A/500V
FT6815A	12kW/300A/500V	FT68028C	28kW/560A/800V	FT68048C	48kW/720A/800V
FT6817A	12kW/240A/800V	FT68028D	28kW/560A/1kV	FT68048D	48kW/720A/1kV
FT6818A	12kW/240A/1kV	FT68028E	28kW/420A/1.2kV	FT68048E	48kW/540A/1.2kV
FT6819A	12kW/180A/1.2kV	FT68032A	32kW/1kA/120V	FT68052A	52kW/1.2kA/120V
FT68016A	16kW/900A/120V	FT68032B	32kW/800A/500V	FT68052B	52kW/1kA/500V
FT68016B	16kW/400A/500V	FT68032C	32kW/640A/800V	FT68052C	52kW/720A/800V
FT68016C	16kW/320A/800V	FT68032D	32kW/640A/1kV	FT68052D	52kW/720A/1kV
FT68016D	16kW/320A/1kV	FT68032E	32kW/480A/1.2kV	FT68052E	52kW/540A/1.2kV
FT68016E	16kW/240A/1.2kV



选购件1

名称	型号或规格	说明
电脑图形化操作软件	FT68001A	FT6800用上位机操作软件
交流负载整流器选件	MD220-50	80～260Vac/50A，单相输入
交流负载整流器选件	MD220-100	80～260Vac/100A，单相输入
交流负载整流器选件	MD380-100	190～450Vac/100A，三相输入
交流负载整流器选件	MD220-200	190～450Vac/200A，三相输入



选购件2  大电流测试电缆选配表

线材规格	DC2-2P15M	DC16-2P20M	DC25-2P25M	DC50-2P20M	DC50-2P40M	DC120-2P20M	DC150-2P20M
最大使用电压	750V
最大使用电流	10A	60A	100A	200A	200A	300A	400A
端子	M8/鳄鱼夹	M8/M8	M8/M8	M8/M8	M8/M8	M8/M8	M10/M10
截面积	4.0mm²	16mm²	25mm²	50mm²	50mm²	120mm²	150mm²
长度	约1.5m	约2m	约2m	约2m	约4m	约2m	约2m
外形

规格表FT6800系列型号众多，只列出部分型号参照

规格表-1

型号	FT6803A		FT6804A		FT6805A		FT6806A
电压	120V		500V		120V		500V
电流	300A		100A		300A		100A
功率	2600W		2600W		4000W		4000W
最小可操作电压	2V/300A		4.5V/100A		2V/300A		4.5V/100A
恒电流模式
量程	0-30A	0-300A	0-10A	0-100A	0-30A	0-300A	0-10A	0-100A
分辨率	0.5mA	5mA	0.2mA	2mA	0.6mA	6mA	0.2mA	2mA
精度	0.1%+0.15%F.S	0.05%+0.1%F.S	0.1%+0.15%F.S	0.05%+0.1%F.S	0.1%+0.15%F.S	0.05%+0.1%F.S	0.1%+0.15%F.S	0.05%+0.1%F.S
恒电压模式
量程	0-12V	0-120V	0-50V	0-500V	0-12V	0-120V	0-50V	0-500V
分辨率	0.2mV	2mV	1mV	10mV	0.2mV	2mV	1mV	10mV
精度	0.05%+0.05%.S.
恒功率模式
量程	0-2600W		0-2600W		0-4000W		0-4000W
分辨率	50mW		50mW		70mW		70mW
精度	0.5%+1%F.S.		0.5%+1%F.S.		0.2%+0.3%F.S.		0.2%+0.3%F.S.
恒电阻模式
量程	0.004～40Ω	0.08～640Ω	0.05～500Ω	1～8000Ω	0.004～40Ω	0.08～640Ω	0.05～500Ω	1～8000Ω
精度	0.01%+0.075S	0.01%+0.005S	0.01%+0.0062S	0.01%+0.0004S	0.01%+0.083S	0.01%+0.0052S	0.01%+0.025S	0.01%+420uS
分辨率	16bits
斜率
电流斜率量程	5-300A/ms	300-15000A/ms	1-100A/ms	100-5000A/ms	5-300A/ms	300-15000A/ms	1-100A/ms	100-5000A/ms
电压斜率量程	1.0-50V/ms	50-500V/ms	4.0-200V/ms	200-2000V/ms	1.0-50V/ms	50-500V/ms	4.0-200V/ms	200-2000V/ms
功率斜率量程	5-300A/ms	300-15000A/ms	1-100A/ms	100-5000A/ms	5-300A/ms	300-15000A/ms	1-100A/ms	100-5000A/ms
电阻斜率量程	5-300A/ms	300-15000A/ms	1-100A/ms	100-5000A/ms	5-300A/ms	300-15000A/ms	1-100A/ms	100-5000A/ms
精度	（1±35%）*设定值
电压测量
量程	0-12V	0-120V	0-50V	0-500V	0-12V	0-120V	0-50V	0-500V
精度	0.025%+0.025%F.S.
电流测量
量程	0-30A	0-300A	0-10A	0-100A	0-30A	0-300A	0-10A	0-100A
精度	0.1%+0.15%F.S	0.05%+0.1%F.S	0.1%+0.15%F.S	0.05%+0.1%F.S	0.1%+0.15%F.S	0.05%+0.1%F.S	0.1%+0.15%F.S	0.05%+0.1%F.S
功率测量
量程	0-2600W		0-2600W		0-4000W		0-4000W
精度	0.2%+0.3%F.S
瞬态测量
T1&T2	0.025-60ms	1-60000ms	0.025-60ms	1-60000ms	0.025-60ms	1-60000ms	0.025-60ms	1-60000ms
分辨率	1us	1ms	1us	1ms	1us	1ms	1us	1ms
精度	1us+100ppm	1ms+100ppm	1us+100ppm	1ms+100ppm	1us+100ppm	1ms+100ppm	1us+100ppm	1ms+100ppm
尺寸	440(W)×200(H)×630(D)
温度规格	保护温度85℃，操作温度0～40℃，满功率操作温度0～25℃



规格表-2

型号	FT6807A		FT6808A		FT6810A		FT6811A
电压	120V		500V		120V		500V
电流	600A		200A		600A		200A
功率	5200W		5200W		8000W		8000W
最小可操作电压	2.5V/600A		4.5V/200A		2.5V/600A		4.5V/200A
恒电流模式
量程	0-60A	0-600A	0-20A	0-200A	0-60A	0-600A	0-20A	0-200A
分辨率	1mA	10mA	0.4mA	4mA	1mA	10mA	0.4mA	4mA
精度	0.1%+0.15%F.S.	0.1%+0.1%F.S.	0.1%+0.15%F.S.	0.1%+0.1%F.S.	0.1%+0.15%F.S.	0.1%+0.1%F.S.	0.1%+0.15%F.S.	0.1%+0.1%F.S.
恒电压模式
量程	0-12V	0-120V	0-50V	0-500V	0-12V	0-120V	0-50V	0-500V
分辨率	0.2mV	2mV	1mV	10mV	0.2mV	2mV	1mV	10mV
精度	0.05%+0.05%F.S.
恒功率模式
量程	0-5200W		0-5200W		0-8000W		0-8000W
分辨率	90mW		90mW		140mW		140mW
精度	0.2%+0.3%F.S.
恒电阻模式
量程	0.002～20Ω	0.04～320Ω	0.025～250Ω	0.5～4000Ω	0.002～20Ω	0.04～320Ω	0.025～250Ω	0.5～4000Ω
精度	0.01%+0.15S	0.01%+0.01S	0.01%+0.12S	0.01%+830uS	0.01%+0.15S	0.01%+0.01S	0.01%+0.012S	0.01%+830uS
分辨率	16bits
斜率
电流斜率量程	10-600A/ms	600-30000A/ms	3.2-160A/ms	160-8000A/ms	10-600A/ms	600-30000A/ms	4-200A/ms	200-10000A/ms
电压斜率量程	1.0-50V/ms	50-500V/ms	4.0-200V/ms	200-2000V/ms	1-50V/ms	50-500V/ms	4-200V/ms	200-2000V/ms
功率斜率量程	10-600A/ms	600-30000A/ms	3.2-160A/ms	160-8000A/ms	10-600A/ms	600-30000A/ms	4-200A/ms	200-10000A/ms
电阻斜率量程	10-600A/ms	600-30000A/ms	3.2-160A/ms	160-8000A/ms	10-600A/ms	600-30000A/ms	4-200A/ms	200-10000A/ms
精度	（1±35%）*设定值
电压测量
量程	0-12V	0-120V	0-50V	0-500V	0-12V	0-120V	0-50V	0-500V
精度	0.025%+0.025%F.S.
电流测量
量程	0-60A	0-600A	0-20A	0-200A	0-60A	0-600A	0-20A	0-300A
精度	0.1%+0.15%F.S.	0.1%+0.1%F.S	0.1%+0.15%F.S.	0.1%+0.1%F.S	0.1%+0.15%F.S.	0.1%+0.1%F.S	0.1%+0.15%F.S.	0.1%+0.1%F.S
功率测量
量程	0-5200W		0-5200W		0-8000W		0-8000W
精度	0.2%+0.3%F.S
瞬态测量
T1&T2	0.025-60ms	1-60000ms	0.025-60ms	1-60000ms	0.025-60ms	1-60000ms	0.025-60ms	1-60000ms
分辨率	1us	1ms	1us	1ms	1us	1ms	1us	1ms
精度	1us+100ppm	1ms+100ppm	1us+100ppm	1ms+100ppm	1us+100ppm	1ms+100ppm	1us+100ppm	1ms+100ppm
尺寸	440(W)×420(H)×630(D)
温度规格	保护温度85℃，操作温度0～40℃，满功率操作温度0～25℃

*所有规格如有变更，恕不另行通知。

1.在25±5℃的环境温度范围内满足额定的规格。

2.若工作电压超过额定电压1.05倍，将可能对器件造成永久性损坏。
