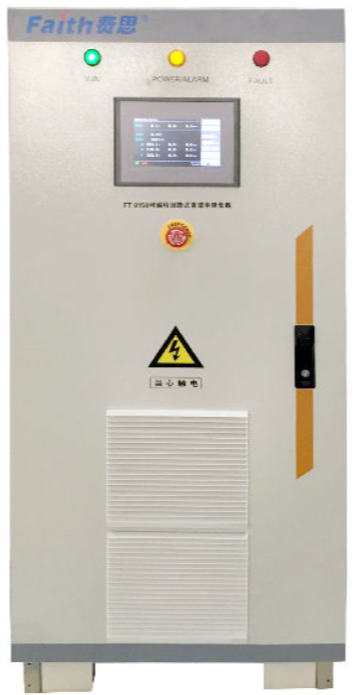

FT8200系列大功率高精度可回馈直流电子负载，系统主控由DSP+FPGA实现，保证了系统响应快速性、控制的高精度以及测量参数的多样化。系统采用DC-DC，DC-AC双向变换两级或三级架构，能有效的平稳母线电压在突加时的波动，从而提高整机输出的动态响应时间。DC-DC变换采用高频逆变电路，输入电压范围宽，响应快。DC-AC变换采用SVPWM三相全桥逆变技术，负载吸收能量有效回馈电网，并网谐波谐波污染小，控制简单，效率高，负载特性好，负载吸收能量并网回馈。

FT8200系列直流电子负载是专门为大功率直流电源及动力电池的老化、测试而开发的电子负载。电子负载能量逆变馈网，实现能量回收，节能环保！可广泛应用于直流电源、电池、电力电子设备检测等用途。

二、FT8200系列产品特点：

电子负载吸收能量逆变馈网回收，节能环保，噪音低
宽电压输入范围
操作模式

恒定模式：恒流、恒电阻、恒功率负载

瞬变模式：恒流、恒电阻、恒功率瞬变负载，循环

高精确度之电压，电流，电阻，功率设定与量测
快速电流切换
仿真动态电流功能
通道独立保护功能
放电绿色回馈能量，电流谐波＜5%（额定），对电网基本无谐波污染
配备功能齐全的上位机软件，用户自定义测试流程
报表数据分析功能

三、FT8200系列产品应用

FT8200系列大功率高精度可回馈直流电子负载，功率等级可定制，最大支持800KW,可以满足各种功率等级直流电源、电池组、充电机测试等需求。采用DC-DC、DC-AC两级或三级(低压)变换架构，全数字控制，控制精度高、响应速度快、输出调节范围广。DC-AC级全数字PWM整流，功率因数高，谐波小，对电网污染低，不会影响其他测试仪器的正常工作，广泛应用于直流电源老化、测试、性能检测、电力电子设备测试、DC-DC、AC-DC电源转换器测试、电池模组放电、检测等。

四、FT8200系列规格指标

型号(更多型号见本文档订货信息栏)		FT8200-40	FT8200-80	FT8200-150	FT8200-200	FT8200-250	FT8200-350
功率		40kW	80kW	150kW	200kW	250kW	350kW
直流输入	电压范围	24-800V（更大电压范围可以定制）
	额定电压	200V	300V	300V	400V	500V	500V
	电流范围	0-200A	0-265A	0-500A	0-500A	0-500A	0-700A
负载功能	恒功率	控制精度： ±（0.5%FS +0.5%Setting）
	恒流	控制精度：±（0.3%FS +0.3%Setting）
	恒压	控制精度：±（0.1%FS +0.1%Setting）
	恒阻	控制精度：±（0.5%FS +0.5%Setting）
	瞬态编程测试	用户可编程瞬态测试:瞬态功率（电流、电阻）和持续时间
		控制精度：±（0.5%FS +0.5%Setting）
		时间精度： 1S
	保护	输入过欠压、过流、防反接、过高温&短路并自动跳脱保护及告警装置
交流回馈	回馈功率	100%能量回馈
	回馈效率	≥94%
	电流失真	≤3%
	功率因数	≥0.99
	输出电压	342～418V（AC）
	频率范围	47～53Hz
显示操作	电压、电流	触摸屏设定并显示
	显示精度	电压0.1V，电流0.1A，电阻1Ω
	电压测量精度	±（0.1%FS +0.1%Setting）
	电流测量精度	±（0.3%FS +0.3%Setting）
	近程	触摸屏操作
	远程	通过上位机软件控制（RS485，or CAN(选),or LAN(选)）
其他	隔离	工频变压器隔离
	绝缘电抗	≥DC500V 10MΩ
	耐压绝缘	AC 1800V 5mA/ 1分钟
	冷却装置	强制风扇冷却
	噪音(机器前方1m处)	＜70dB
	防护等级	IP20
	工作温度	-10℃～45℃
	工作湿度	0～90%（非凝结状态）
	工作海拔	2000m以下

订货信息：

型号	额定功率KW	最高电压（更高电压可以定制）
FT8200-10	10	≤800V
FT8200-15	15	≤800V
FT8200-20	20	≤800V
FT8200-30	30	≤800V
FT8200-40	40	≤800V
FT8200-50	50	≤800V
FT8200-60	60	≤800V
FT8200-80	80	≤800V
FT8200-100	100	≤800V
FT8200-100T	100x2通道	≤800V
FT8200-120	120	≤800V
FT8200-150	150	≤800V
FT8200-150T	150x2通道	≤800V
FT8200-200	200	≤800V
FT8200-200T	200x2通道	≤800V
FT8200-250	250	≤800V
FT8200-250T	250x2通道	≤800V
FT8200-300	300	≤800V
FT8200-350	350	≤800V
FT8200-400	400	≤800V
FT8200-500	500	≤800V
