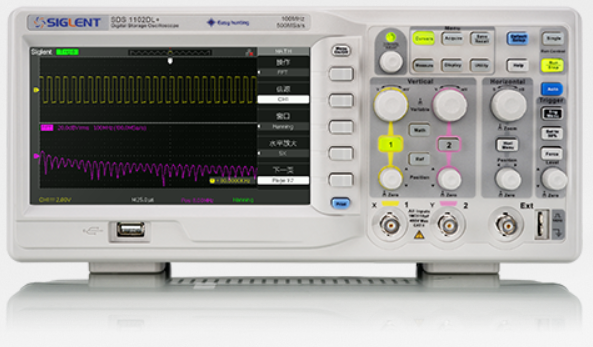

鼎阳SDS1000CNL+/DL+系列数字示波器

  • 价格:面议
购买咨询:

产品介绍

    模拟通道带宽100 MHz、200 MHz
    最大存储深度32 Kpts、40 Kpts
    实时采样率高达1 GSa/s,等效采样率50 GSa/s
    2 通道 + 1 个外触发通道
    接口USB Host、USB Device、LAN、Pass/Fail

    便捷的操作和全局控制
    · 一键Zoom功能:一键式设计的视窗扩展功能可对整体波形的布局做波形扩展显示,极大方便了用户对波形的观察、测量和分析。
    · 支持USB Host、USB Device、LAN(VXI-11)、Pass/Fail多种接口:便于连接外部设备进行远程控制、数据和图片的保存等功能。

    强大的数据分析测量功能
    · 支持电压、时间和延迟3大测试种类,可同时测量周期、频率、相位、幅值等 32 种参数值。用户可根据需求配置 5 组参数显示,也可全部显示测量结果。
    · 支持 5 中数学运算:+、-、*、/、FFT,支持通道波形和FFT波形分屏显示,方便用户同时观测。

    数据回放
    · 数字记录仪功能可实时无死区记录波形数据,7 M数据存储空间,支持外部存储器扩展,记录后可回放数据,便于信号观测。

    规格参数


    带宽 SDS1102CNL+:100 MHz
    SDS1102DL+:100 MHz
    SDS1202DL+:200 MHz
    实时采样率 SDS1102CNL+:1 GSa/s
    SDS1102DL+:500 MSa/s
    SDS1202DL+:500 MSa/s
    通道数 2 + EXT
    存储深度 SDS1102CNL+:40 Kpts
    SDS1102DL+:32 Kpts
    SDS1202DL+:32 Kpts
    触发源 CH1、CH2、EXT、EXT/5、AC Line
    触发类型 边沿、脉宽、视频、斜率、交替
    触发方式 自动、正常、单次
    数学运算 +、-、*、/、FFT
    数学滤波 高通、低通、视频、斜率、交替
    数据记录仪 提供7 Mpts记录空间
    外部存储 位图存储、CSV存储、波形存储、设置存储
    接口          USB Host、USB Device、LAN、Pass/Fail
    标配探头 2 套无源探头,PB470
    2 套无源探头,PP510
    2 套无源探头,PP215
    屏幕 7 英寸 TFT-LCD 显示屏,分辨率 800*480













































    型号

    模拟带宽

    通道数

    最高实时采样率

    最高波形捕获率

    最大存储深度

    参考价
    SDS1102CNL+

    100 MHz

    2 + EXT

    1 GSa/s

    -

    40 Kpts

    电商专卖
    SDS1102DL+

    100 MHz

    2 + EXT

    500 MSa/s

    -

    32 Kpts

    电商专卖
    SDS1202DL+

    200 MHz

    2 + EXT

    500 MSa/s

    -

    32 Kpts

    ¥3,180
